1.一种PEDOT:PSS/PPy 导电有机共聚体溶液的制备方法，其特征在于，包括如下步骤：（1）PEDOT:PSS溶液制备：在保护气氛下，将15 20wt%的PSS水溶液加入去离子水，搅拌~均匀，得到A溶液；然后将回流过的EDOT和硫酸铁加入A溶液，常温下搅拌5 10小时，然后再~加入Na2S2O8反应10~15小时，即得PEDOT:PSS水溶液；其中，PSS代表聚（4-苯乙烯磺酸钠），EDOT代表3, 4-乙撑二氧噻吩；

（2）将回流过的Py加入到步骤（2）的PEDOT:PSS水溶液，搅拌10 15小时，便得到PEDOT:~

PSS/PPy 导电有机共聚体溶液，其中，Py代表吡咯。

2.根据权利要求1所述的PEDOT:PSS/PPy 导电有机共聚体溶液的制备方法，其特征在于，所述步骤（1）中PSS水溶液、EDOT、硫酸铁、Na2S2O8的质量比为（6.90~7.0）︰0.5︰0.007︰

0.163，去离子水的体积为70 80mL。

~

3.根据权利要求1所述的PEDOT:PSS/PPy 导电有机共聚体溶液的制备方法，其特征在于，所述回流过的EDOT是指EDOT在200℃回流2 5小时；回流过的Py是指将Py在150℃回流2~ ~

5小时。

4.权利要求1至3任一所述的制备方法制得的PEDOT:PSS/PPy 导电有机共聚体溶液。

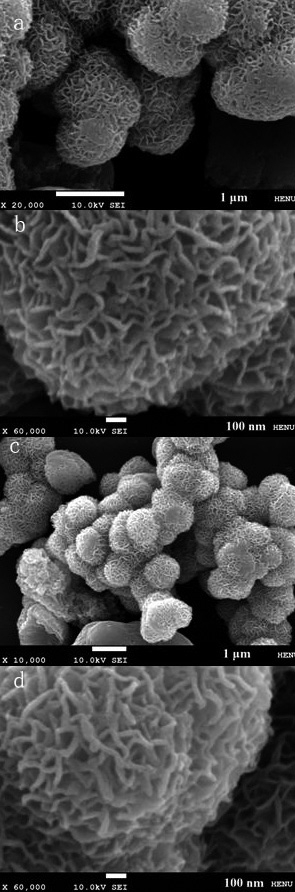

5.利用权利要求4所述的PEDOT:PSS/PPy 导电有机共聚体溶液制备导电共聚体修饰的MWCNTs/MoS2三元复合材料的方法，其特征在于，过程如下：将Na2MoO4·2H2O、硫脲、葡糖糖和PEG 2000 溶解在PEDOT/PPy 导电有机共聚体溶液中，搅拌直至形成均相溶液，然后加入MWCNTs超声直至得到均相溶液，将得到的均相溶液160 200℃水热反应20 30 h，抽滤，取固~ ~体洗涤，干燥，得到MWCNTs/MoS2三元复合材料。

6.权利要求5所述导电共聚体修饰的MWCNTs/MoS2三元复合材料的方法，其特征在于，Na2MoO4·2H2O用量为4.84g，硫脲用量为6.12g，葡糖糖用量为1.0g、PEG 2000用量为0.5g，PEDOT/PPy 导电有机共聚体溶液体积为80mL，MWCNTs用量为0.05g。

7.权利要求6所述的制备方法制得的导电共聚体修饰的MWCNTs/MoS2三元复合材料。

8.一种导电共聚体修饰的MWCNTs/MoS2三元复合电极的制备方法，其特征在于，制备过程如下：按照导电共聚体修饰的MWCNTs/MoS2三元复合材料、乙炔黑和PVDF质量比 8:1:1的比例，以NMP为溶剂搅拌12小时以上制得超级电容器电极浆料，以洁净的泡沫镍为基底，利用刮涂法制备活性面积为导电共聚体修饰的MWCNTs/MoS2电极，干燥，即得，其中PVDF代表聚偏氟乙烯，NMP代表N-甲基-2吡咯烷酮。

9.根据权利要求8所述的导电共聚体修饰的MWCNTs/MoS2三元复合电极的制备方法，其特征在于，所述导电共聚体修饰的MWCNTs/MoS2三元复合材料、乙炔黑和PVDF三种物质在泡沫镍上的负载量为0.052g/cm2。

10.权利要求8或9所述的制备方法制得的导电共聚体修饰的MWCNTs/MoS2三元复合电极。
