专利号: 2018104440009
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

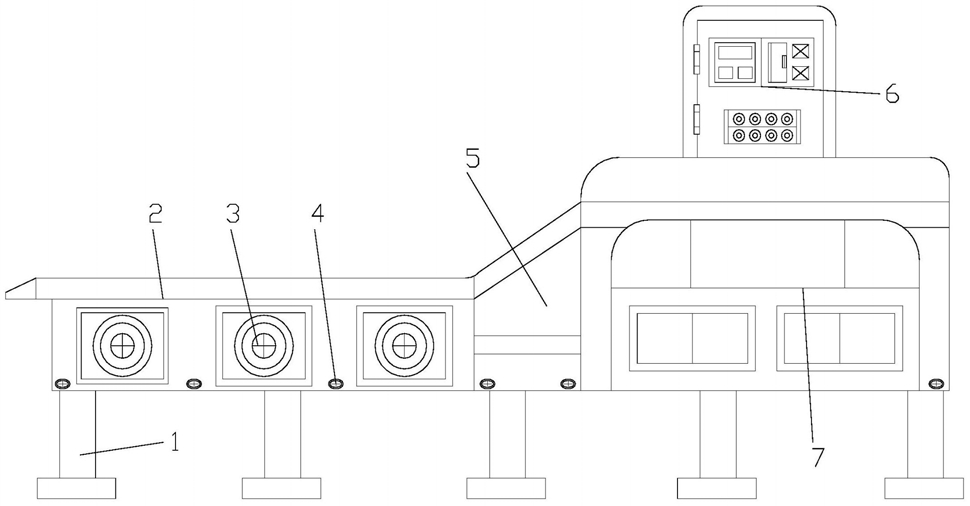

1.一种蔬菜加工用蔬菜分拣机,其结构包括机架(1)、传送机(2)、排风口(3)、螺栓(4)、机体(5)、机箱(6)、自动清洗吹干装置(7),所述机架(1)的顶端与机体(5)的底端相焊接,所述螺栓(4)与机体(5)的正表面螺纹连接,所述机体(5)的正表面设有三个排风口(3),所述传送机(2)嵌入安装于机体(5)的内部,所述机箱(6)的底端与自动清洗吹干装置(7)的顶端相焊接,所述自动清洗吹干装置(7)与机体(5)相连接,其特征在于:所述自动清洗吹干装置(7)包括动力电机装置(71)、传送机构(72)、防护罩壳(73)、自动出水机构(74)、喷头清洗机构(75)、二号传送轮机构(76)、一号传送轮机构(77)、风机吹干机构(78)、杠杆传动机构(79),所述动力电机装置(71)的底端与防护罩壳(73)的内部底端相焊接,所述动力电机装置(71)与传送机构(72)配合连接,所述自动出水机构(74)与喷头清洗机构(75)的顶端扣合连接,所述动力电机装置(71)与二号传送轮机构(76)啮合连接,所述二号传送轮机构(76)的上方设有一号传送轮机构(77),所述一号传送轮机构(77)与动力电机装置(71)啮合连接,所述杠杆传动机构(79)与二号传送轮机构(76)的底端相连接,所述风机吹干机构(78)与杠杆传动机构(79)扣合连接。

2.根据权利要求1所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述动力电机装置(71)包括固定底座(711)、动力电机(712)、轴承(713)、转动杆(714)、从动轮(715)、一号锥齿轮(716)、交叉杆(717)、主动轮(718),所述固定底座(711)的顶端与动力电机(712)的底端相焊接,所述动力电机(712)的顶端设有轴承(713),所述转动杆(714)的底端与轴承(713)嵌套连接,所述转动杆(714)的底端通过轴承(713)与动力电机(712)相连接,所述主动轮(718)与转动杆(714)配合连接,所述从动轮(715)的正表面与交叉杆(717)的顶端扣合连接,所述主动轮(718)通过交叉杆(717)与从动轮(715)相连接,所述一号锥齿轮(716)与从动轮(715)相连接,所述一号锥齿轮(716)与二号传送轮机构(76)螺纹连接,所述转动杆(714)的顶端与一号传送轮机构(77)的左端配合连接,所述固定底座(711)的底端与防护罩壳(73)的内部底端相焊接。

3.根据权利要求1所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述传送机构(72)包括一号传动轮(721)、传送带(722)、二号传动轮(723)、连接杆(724)、配合杆(725),所述一号传动轮(721)的右端设有二号传动轮(723),所述一号传动轮(721)与传送带(722)相贴合,所述二号传动轮(723)的正表面与配合杆(725)的右端扣合连接,所述连接杆(724)的顶端与二号传动轮(723)相扣合。

4.根据权利要求1或2所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述防护罩壳(73)包括外罩壳(731)、传送通道(732),所述外罩壳(731)的内部设有传送通道(732),所述固定底座(711)的底端与外罩壳(731)的内部底端相焊接。

5.根据权利要求1所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述自动出水机构(74)包括底板(741)、出水箱(742)、控制器(743)、密封圈(744)、传输管(745),所述底板(741)的顶端与出水箱(742)的底端相焊接,所述控制器(743)嵌入安装于出水箱(742)的正表面,所述密封圈(744)与传输管(745)嵌套连接,所述传输管(745)与喷头清洗机构(75)的顶端相嵌套。

6.根据权利要求1或5所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述喷头清洗机构(75)包括连接卡扣(751)、输水管道(752)、密封块(753)、喷枪(754)、高压喷头(755),所述连接卡扣(751)的底端与输水管道(752)的顶端扣合连接,所述输水管道(752)的底端与密封块(753)嵌套连接,所述喷枪(754)的底端设有高压喷头(755),所述输水管道(752)通过密封块(753)与喷枪(754)相连接,所述传输管(745)贯通连接于连接卡扣(751)的左右两侧。

7.根据权利要求1或2所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述二号传送轮机构(76)包括二号锥齿轮(761)、旋转杆(762)、第一皮带(763)、二号传输轮(764),所述二号锥齿轮(761)的底端与旋转杆(762)的顶端相焊接,所述第一皮带(763)与旋转杆(762)的外表面相贴合,所述第一皮带(763)与二号传输轮(764)的正表面相连接,所述二号锥齿轮(761)与一号锥齿轮(716)啮合连接。

8.根据权利要求1或2所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述一号传送轮机构(77)包括第一直齿轮(771)、第二直齿轮(772)、动力杆(773)、第二皮带(774)、一号传输轮(775),所述第一直齿轮(771)与第二直齿轮(772)啮合连接,所述第二直齿轮(772)的底端与动力杆(773)的顶端相焊接,所述动力杆(773)的外表面与第二皮带(774)相贴合,所述第二皮带(774)与一号传输轮(775的正表面相贴合,所述第一直齿轮(771)的左端与转动杆(714)的顶端相连接。

9.根据权利要求1所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述风机吹干机构(78)包括过滤网(781)、密封罩壳(782)、风机头(783)、螺旋桨(784)、行星轮(785)、太阳轮(786)、配合轮(787)、连杆(788),所述过滤网(781)嵌入安装于密封罩壳(782)的顶端,所述风机头(783)的左右两侧与螺旋桨(784)相焊接,所述行星轮(785)与太阳轮(786)螺纹连接,所述太阳轮(786)的顶端与太阳轮(786)嵌套连接,所述配合轮(787)的正表面与连杆(788)的底端扣合连接,所述太阳轮(786)与配合轮(787)相连接,所述连杆(788)的顶端与杠杆传动机构(79)扣合连接。

10.根据权利要求1或9所述的一种蔬菜加工用蔬菜分拣机,其特征在于:所述杠杆传动机构(79)包括第三皮带(791)、小滚轮(792)、联动杆(793)、活动关节(794)、移动框架(795)、U型杠杆(796)、复位弹簧(797)、稳定支架(798)、平行推杆(799)、平行滑槽(7910),所述第三皮带(791)与小滚轮(792)的正表面相贴合,所述联动杆(793)与移动框架(795)相连接,所述移动框架(795)的右端设有活动关节(794),所述U型杠杆(796)的左端与活动关节(794)相扣合,所述U型杠杆(796)的右端与平行推杆(799)扣合连接,所述平行滑槽(7910)的内部设有复位弹簧(797),所述复位弹簧(797)与平行推杆(799)相连接,所述稳定支架(798)的顶端与平行滑槽(7910)的底端相焊接,所述平行推杆(799)的右端与平行滑槽(7910)相嵌套,所述平行推杆(799)的右端与连杆(788)扣合连接。
