1.用于蒽氧化法制备蒽醌的催化剂的制备方法，其特征在于：包括如下步骤：

1)测定载体的饱和吸附量：称取载体γ-Al2O3，滴加蒸馏水至饱和，所用的水量即为载体的饱和吸附量Vp；

2)以FeN3O9·9H2O、Zr(NO3)4·5H2O、或者FeN3O9·9H2O和Zr(NO3)4·5H2O的混合物为活性组分和载体混合制备单负载或者双负载催化剂，是：以FeN3O9·9H2O为活性组分，制备物质的量浓度配比为：n(Fe)：n(Al)＝0.02:1、0.04:

1、0.06:1、0.08:1、0.1:1的单负载催化剂；

以Zr(NO3)4·5H2O为活性组分，制备物质的量浓度配比为：n(Zr)：n(Al)＝0.02:1、

0.04:1、0.06:1、0.08:1、0.1:1的单负载催化剂；

以FeN3O9·9H2O和Zr(NO3)4·5H2O为活性组分，制备物质的量浓度配比为：n(Fe)：n(Zr)：n(Al)＝0.02:0.02:1、0.04:0.04:1、0.06:0.06:1、0.08:0.08:1、0.1:0.1:1、0.02:

0.01:1、0.04:0.02:1、0.06:0.03:1、0.08:0.04:1、0.1:0.05:1的双负载催化剂；

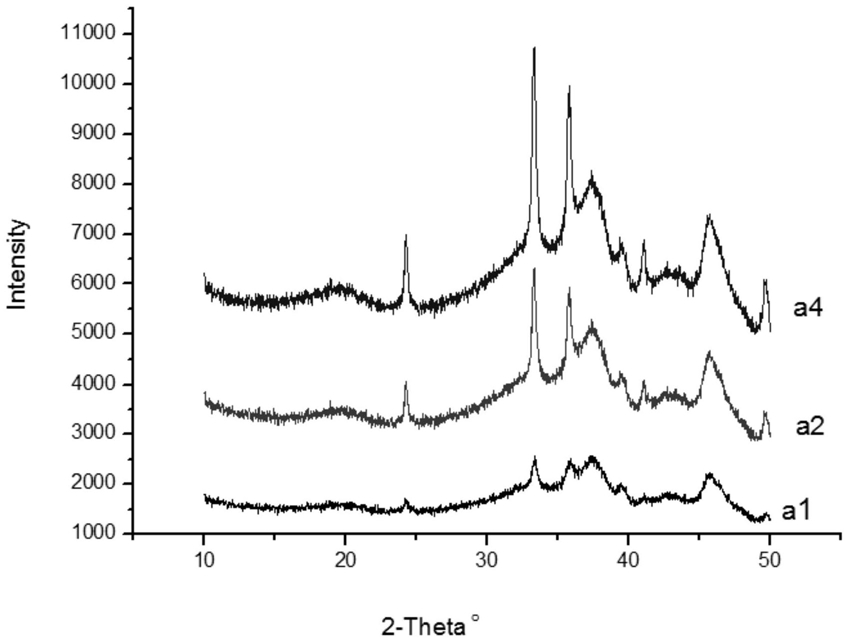

3)常温浸渍、干燥、焙烧、取出冷却，得到催化剂。

2.根据权利要求1所述的用于蒽氧化法制备蒽醌的催化剂的制备方法，其特征在于：步骤3)所述的常温浸渍、干燥、焙烧、取出冷却，得到催化剂，是指常温浸渍6-8h，然后放入干燥箱内控制温度为120℃干燥6-7h，期间搅拌2-3次，干燥好后取出按编号依次放入坩埚中盖好，设置马弗炉焙烧温度程序段为室温→200℃2h→400℃2h→600℃2h→600℃6h→300℃2h→0℃1h，最后取出冷却，得到催化剂。

3.权利要求1-2所述的制备方法得到的用于蒽氧化法制备蒽醌的催化剂。
