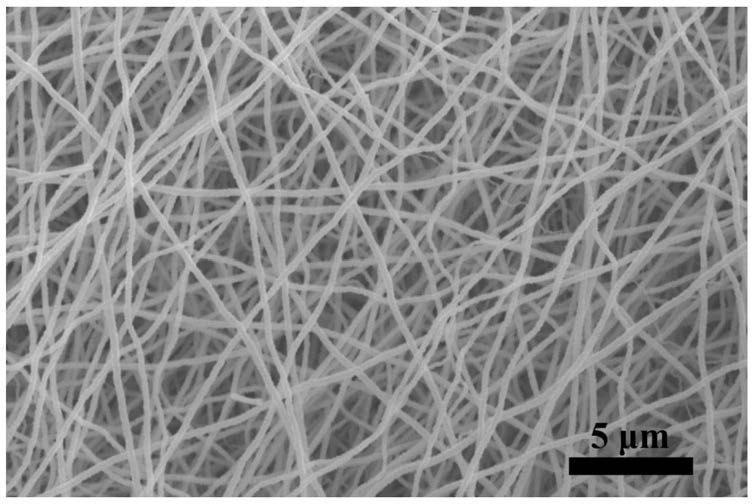

1.一种NiO/rGO复合纳米材料的制备方法，其特征在于，包括以下步骤：(1)将镍盐、PVP在溶剂中混合均匀后，进行静电纺丝，得到含镍纳米线，对含镍纳米线进行退火，得到NiO纳米线；

(2)将NiO纳米线在溶剂中分散均匀后加入聚二烯丙基二甲基氯化铵，搅拌至NiO纳米线团聚；

(3)将团聚后的NiO纳米线再次在溶剂中分散均匀，接着加入GO悬浮液混合均匀，得到NiO纳米线/GO混合体系，接着向混合体系中加入还原剂，得到NiO纳米线/rGO复合体系，干燥后即得到NiO/rGO复合纳米材料。

2.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，在步骤(1)中，所述静电纺丝的工艺为：电压为10～20kV、纺丝液流速为0.5～2.5mL/h；接收距离为10～20cm；

和/或

所述退火工艺为400～700℃下退火0.5～2h。

3.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，在步骤(2)中，所述NiO纳米线与所述溶剂的含量比为(0.05～1)g:(5～30)mL；和/或所述NiO纳米线在溶剂中超声分散，所述超声分散的工艺为，超声时间为0.5～4h。

4.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，在步骤(2)中，所述搅拌的时间为12～36h。

5.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，所述GO悬浮液的浓度为0.1～1mg/mL；和/或所述GO的添加量为5～20mL；和/或

所述还原剂选自硼氢化钠和水合肼中的至少一种。

6.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，在步骤(3)中，所述NiO纳米线与所述GO悬浮液的混合时间为5～20h；和/或所述干燥的温度为30～150℃，干燥时间8～24h。

7.根据权利要求1所述的NiO/rGO复合纳米材料的制备方法，其中，所述溶剂选自N-N二甲基甲酰胺、乙醇和水中的至少一种；和/或所述镍盐选自乙酸镍、氯化镍、硝酸镍和硫酸镍中的至少一种。

8.一种NiO/rGO复合纳米材料，其特征在于，根据权利要求1～7任意一项所述的制备方法制备得到。
