专利号: 2018104478754
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

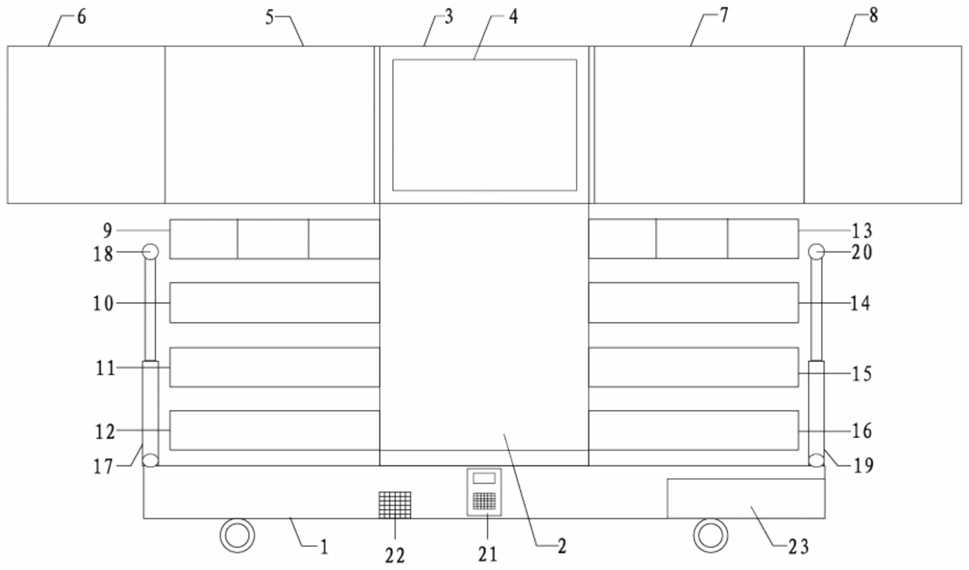

1.一种英语翻译学习辅助装置,其特征在于,包括底板(1),所述底板(1)中部竖直固定主箱(2),所述主箱(2)上方固定显示板(3),所述显示板(3)上安装液晶显示屏(4),所述显示板(3)一侧通过阻尼转轴一转动连接展示盒一(5),所述展示盒一(5)在侧面滑动连接提示板一(6),所述显示板(3)另一侧通过阻尼转轴二转动连接展示盒二(7),所述展示盒二(7)在侧面滑动连接提示板二(8);

所述主箱(2)内部具有贯穿左右两侧面的通孔一(24)和通孔二(25),所述通孔一(24)内侧面竖直设置多个滑槽三,该多个滑槽三分别滑动连接置书板一(9)、翻译板一(10)、翻译板二(11)和翻译板三(12),所述通孔二(25)内侧面竖直设置多个滑槽四,该多个滑槽四分别滑动连接置书板二(13)、翻译板四(14)、翻译板五(15)和翻译板六(16),所述底板(1)的顶面通过阻尼转轴三转动连接伸缩杆一(17),所述伸缩杆一(17)顶端安装话筒一(18),所述底板(1)的顶面通过阻尼转轴四转动连接伸缩杆二(19),所述伸缩杆二(1)顶端安装话筒二(20);

所述底板(1)的顶面上在与所述伸缩杆一(17)的转动平面相交的位置设置凹槽一(26),在与所述伸缩杆二(19)的转动平面相交的位置设置凹槽二(27),所述伸缩杆一(17)收缩后放入所述凹槽一(26),所述伸缩杆二(19)收缩后放入所述凹槽二(27);

所述底板(1)侧面安装控制器(21)、扩音器(22)和蓄电池(23),所述控制器(21)与所述液晶显示屏(4)、所述话筒一(18)、所述话筒二(20)、所述扩音器(22)和所述蓄电池(23)均为电连接,所述蓄电池(23)与所述液晶显示屏(4)、所述话筒一(18)、所述话筒二(20)、所述扩音器(22)均为电连接。

2.如权利要求1所述的装置,其特征在于,所述主箱(2)前侧面设置书写板,所述主箱(2)前侧面底部设置置物槽。

3.如权利要求1所述的装置,其特征在于,所述展示盒一(5)、所述提示板一(6)、所述展示盒二(7)和所述提示板二(8)前侧面均设置书写板。

4.如权利要求1所述的装置,其特征在于,所述展示盒一(5)远离所述阻尼转轴一的侧面设有开口,所述提示板一(6)侧面设置与所述展示盒一(5)内侧面上的滑槽一配合的滑轨一,所述展示盒二(7)远离所述阻尼转轴二的侧面设有开口,所述提示板二(8)侧面设置与所述展示盒二(7)内侧面上的滑槽二配合的滑轨二。

5.如权利要求1所述的装置,其特征在于,所述控制器(21)内部设有51单片机,所述底板(1)底部设有至少四个万向轮。

6.如权利要求1所述的装置,其特征在于,所述置书板一(9)和所述置书板二(13)均为楔型装置,所述置书板一(9)和所述置书板二(13)下方均设有挡板(28),所述置书板一(9)和所述置书板二(13)上方设有多个挡书夹(29)。
