专利号: 2018104485122
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

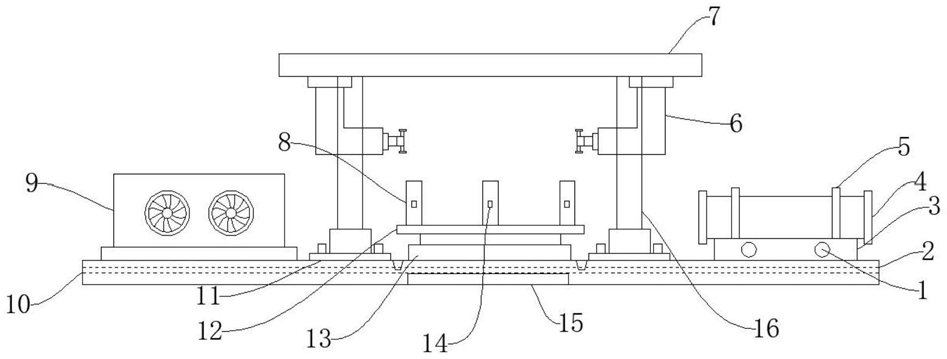

1.一种石油管道清洗装置,其特征在于:包括基台(10)、滑台(3)、清洗台(12)、清洗器(6)、安装台(7),所述基台(10)上设置有滑轨(2),所述滑轨(2)上设置有所述滑台(3),所述滑台(3)内部设置有滑台移动电机(1),所述滑台(3)前后均设置有移动定位器(28),所述滑台(3)上设置有滑台固定器(5),所述滑台固定器(5)内设置有石油管道(4),所述基台(10)上设置有固定座(11),所述固定座(11)上方设置有支撑立柱(16),所述支撑立柱(16)上方设置有所述安装台(7),所述安装台(7)下方设置有所述清洗器(6),所述清洗器(6)顶部设置有安装座(18),所述清洗器(6)内部设置有伺服电机(17),所述伺服电机(17)一侧设置有移动气缸(19),所述伺服电机(17)一端设置有传动杆(24),所述传动杆(24)一端设置有位置感应器(22),所述传动杆(24)内部设置有高度调节气缸(21),所述高度调节气缸(21)上方设置有卡紧器(20),所述卡紧器(20)上方设置有可更换刷头(23),所述可更换刷头(23)下方设置有压力感应器(14),所述安装架下方设置有所述清洗台(12),所述清洗台(12)下方设置有高度调节器(13),所述高度调节器(13)下方设置有废液回收处理器(15),所述清洗台(12)上方设置有紧固器(8),所述清洗台(12)内部设置有滑台预留槽(25),所述滑台预留槽(25)上设置有连接卡扣(26),所述连接卡扣(26)中间设置有承托带(27),所述清洗台(12)一侧设置有烘干风机(9)。

2.一种石油管道清洗装置,其特征在于:所述基台(10)与所述滑轨(2)通过螺钉紧固连接在一起,所述滑台(3)与所述滑轨(2)滑动连接在一起。

3.一种石油管道清洗装置,其特征在于:所述滑台移动电机(1)与所述滑台(3)通过螺钉紧固连接在一起,所述滑台(3)与所述移动定位器(28)通过卡合连接在一起,所述滑台固定器(5)与所述滑台(3)通过螺钉紧固连接在一起。

4.一种石油管道清洗装置,其特征在于:所述固定座(11)与所述基台(10)通过螺钉紧固连接在一起,所述支撑立柱(16)与所述固定座(11)通过螺钉紧固连接在一起,所述安装台(7)与所述支撑立柱(16)通过螺钉紧固连接在一起。

5.一种石油管道清洗装置,其特征在于:所述清洗器(6)与所述安装台(7)通过螺钉紧固连接在一起,所述清洗器(6)与所述安装座(18)焊接在一起,所述移动气缸(19)与所述清洗器(6)通过螺钉紧固连接在一起。

6.一种石油管道清洗装置,其特征在于:所述伺服电机(17)与所述传动杆(24)传动连接,所述位置感应器(22)与所述传动杆(24)通过卡合连接在一起,所述高度调节气缸(21)与所述可更换刷头(23)传动连接。

7.一种石油管道清洗装置,其特征在于:所述卡紧器(20)与所述可更换刷头(23)通过螺钉紧固连接在一起,所述压力感应器(14)与所述可更换刷头(23)通过螺钉紧固连接在一起。

8.一种石油管道清洗装置,其特征在于:所述高度调节器(13)与所述基台(10)通过螺钉紧固连接在一起,所述高度调节器(13)与所述清洗台(12)通过螺钉紧固连接在一起,所述废液回收处理器(15)与所述基台(10)通过螺钉紧固连接在一起。

9.一种石油管道清洗装置,其特征在于:所述紧固器(8)与所述清洗台(12)通过螺钉紧固连接在一起,所述清洗台(12)上成型有所述滑台预留槽(25),所述滑台预留槽(25)与所述连接卡扣(26)焊接在一起,所述承托带(27)与所述清洗台(12)通过卡扣连接在一起。

10.一种石油管道清洗方法,应用于权利要求1至9中任意一项所述的石油管道清洗装置中,其特征在于:在进行所述石油管道(4)清洗操作时,可先将所述石油管道(4)放置于所述滑台(3)上并通过所述滑台固定器(5)进行固定,所述滑台移动电机(1)驱动所述滑台(3)移动至所述清洗台(12)内部的所述滑台预留槽(25)内,所述移动定位器(28)会确定所述滑台(3)移动位置,所述承托带(27)相互连接承托起所述石油管道(4),所述紧固器(8)将所述石油管道(4)进行固定,通过所述连接卡扣(26)将所述清洗台(12)连接在一起,所述高度调节器(13)将所述清洗台(12)进行高度提升,所述清洗器(6)上的所述位置感应器(22)会确定所述石油管道(4)的位置,之后所述移动气缸(19)驱动所述传动杆(24)伸长至所述石油管道(4)内部,所述高度调节气缸(21)驱动所述可更换刷头(23)进行位置提升,所述压力感应器(14)会实时监控反馈压力,确定合适位置后所述卡紧器(20)会将所述可更换刷头(23)的位置固定,之后所述伺服电机(17)驱动所述传动杆(24)运转,进行清洗工作,在清洗过程中可通过所述移动气缸(19)来调节清洗位置,完成清洗工作后所述高度调节器(13)调整所述石油管道(4)的高度将其移动至所述滑台(3)上,通过所述滑台(3)的移动至所述烘干风机(9)处进行烘干操作,即完成整个加工过程。
