专利号: 201810449247X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

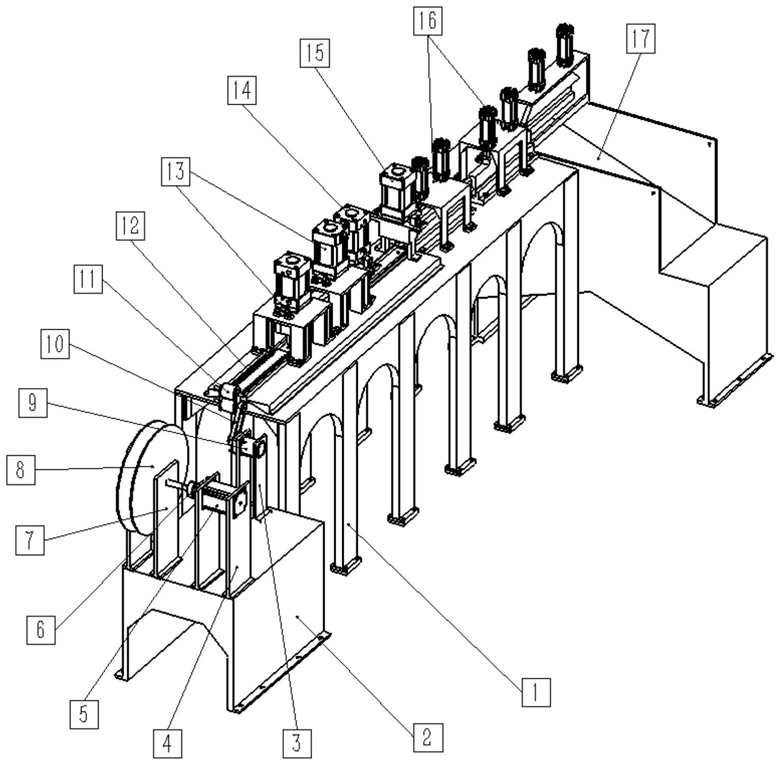

1.一种汽车座椅滑轨自动冲压装置,其特征在于,该装置包括输送支架(1)、送料支架(2)、皮带电机支架(3)、卷盘电机支架(4)、卷盘电机(5)、单膜片联轴器(6)、卷盘支架(7)、卷盘(8)、皮带电机(9)、皮带(10)、辊轮(11)、送料轨道(12)、冲孔机构(13)、切边机构(14)、调整机构(15)、折弯机构(16)与落料机构(17),所述输送支架(1)和所述送料支架(2)通过地脚螺栓固定在地面,所述调整机构(15)安装在切边机构(14)与折弯机构(16)之间,所述落料机构(17)位于送料轨道(12)的出口处;

所述输送支架(1)和所述送料支架(2)固定设置在地面,所述皮带电机支架(3)、所述卷盘电机支架(4)和所述卷盘支架(7)通过螺栓固定在所述送料支架(2)上,所述卷盘电机(5)固定在所述卷盘电机支架(4)上,并通过所述单膜片联轴器(6)联接所述卷盘(8),所述皮带电机(9)固定在所述皮带电机支架(3)上并通过所述皮带(10)带动所述辊轮(11),所述送料轨道(12)固定在所述输送支架(1)上;

所述送料轨道(12)由矫直机构(33)、冲孔模(34)、切边模(35)与折弯模(36)组成,且两个所述冲孔机构(13)并列固定在所述冲孔模(34)的上方,所述切边机构(14)固定在所述切边模(35)的始端,所述调整机构(15)固定在所述切边模(35)的末端,两个所述折弯机构(16)并列固定在所述折弯模(36)上方;

所述冲孔机构(13)由冲孔汽缸支架(18)、冲头(19)、冲孔固定套(20)、冲孔汽缸(21)组成,所述冲孔汽缸(21)通过所述冲孔固定套(20)固定在所述冲孔汽缸支架(18)上,所述冲头(19)固定在所述冲孔汽缸(21)的活塞杆上;

所述切边机构(14)由切边头(22)、切边汽缸支架(23)、切边固定套(24)、切边汽缸(25)组成,切边汽缸(25)由切边固定套(24)固定在切边汽缸支架(23)上,切边头(22)固定在切边汽缸(25)的活塞杆上;

所述调整机构(15)由调整头(37)、调整汽缸支架(38)、调整固定套(39)、调整汽缸(40)组成,所述调整汽缸(40)由所述调整固定套(39)固定在所述调整汽缸支架(38)上,所述调整头(37)固定在所述调整汽缸(40)的活塞杆上;

所述折弯机构(16)由折弯刀头(26)、折弯汽缸支架(27)、折弯固定套(28)、折弯汽缸(29)组成,折弯汽缸(29)由折弯固定套(28)固定在折弯汽缸支架(27)上,折弯刀头(26)固定在折弯汽缸(29)的活塞杆上;

所述落料机构(17)由落料槽(30)、切断刀头(31)、切断汽缸(32)组成,切断汽缸(32)固定在落料槽(30)的顶端,位于送料轨道(12)的出料口,切断刀头(31)安装在切断汽缸(32)的活塞杆上,所述落料槽(30)设置有倾斜的表面;

冲孔机构(13)、切边机构(14)与折弯机构(16)按次序对应安装在冲孔模(34)、切边模(35)、折弯模(36)的上方,所述落料机构(17)紧靠所述送料轨道(12)末端;

所述的矫直机构(33)由滚子(41)、定位柱(42)、挡板(43)组成,两块所述挡板(43)固定在所述输送支架(1)上,所述滚子(41)安装在所述定位柱(42)上,所述滚子分两排紧贴安装在两块所述挡板(43)之间。
