1.一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：以酒石酸为燃料，五水硝酸铋为铋源，硝酸银为银源，稀硝酸为溶剂，经磁力搅拌配置成混合溶液，然后加热保温，具体步骤如下:（1）按质量比称取五水硝酸铋、酒石酸、硝酸银，溶于稀硝酸溶液中，加热搅拌至完全溶解；

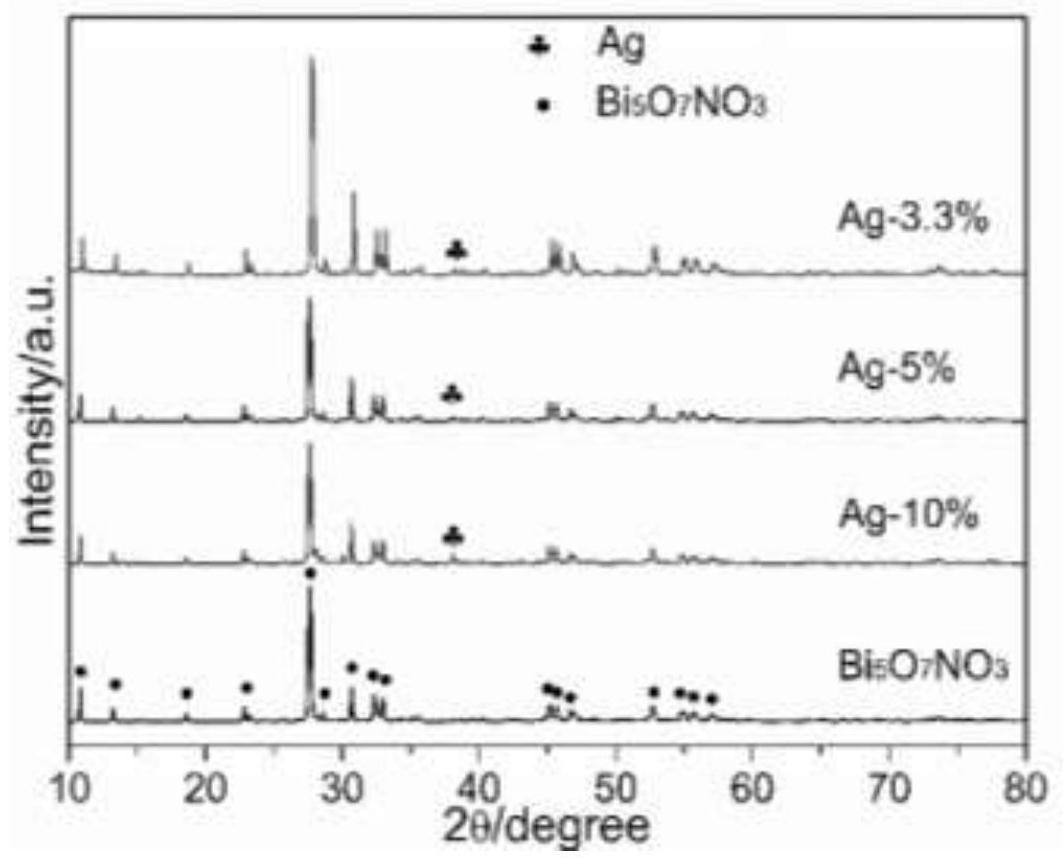

（2）将得到的澄清溶液转移至马弗炉内，加热反应，整个反应在空气气氛下完成，待反应结束后，随炉温冷却至室温，即得到Bi5O7NO3或Ag/Bi5O7NO3复合光催化材料。

2.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述的酒石酸与五水硝酸铋的质量之比为0.12 0.35:1。

~

3.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述的硝酸银与五水硝酸铋的质量之比为0 0.035:1。

~

4.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述加热搅拌的温度为40 80℃。

~

5.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述加热反应的温度为350 500℃。

~

6.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述的加热反应的时间为30 60 min。

~

7.根据权利要求1所述的一种Bi5O7NO3及Ag/Bi5O7NO3复合光催化材料的制备方法，其特征在于：所述的稀硝酸溶液的摩尔浓度为4 6 mol/L。

~
