1.一种聚吡咯导电水凝胶的制备方法，包括以下步骤：

A、将水凝胶置于浓度为50-100mg/L的引发剂溶液中浸泡5-12h，引发剂进入水凝胶的孔隙；所述的引发剂是过硫酸铵、过硫酸钾或过硫酸钠；

B、将1-2份体积的吡咯置于100份体积的有机溶剂中，搅拌得到吡咯的有机溶液；所述的有机溶剂为正己烷、环己烷、苯或石油醚；

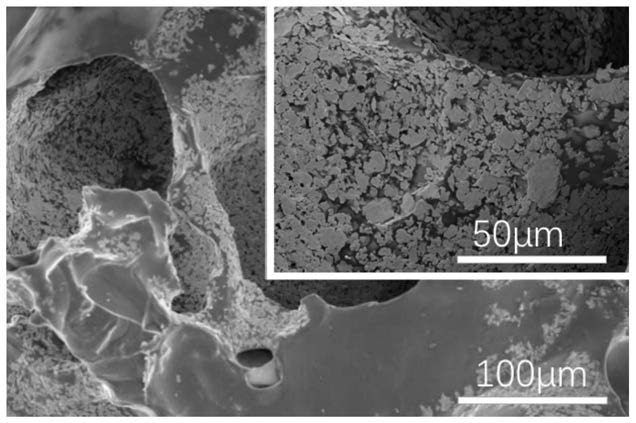

C、将A步浸泡过的水凝胶，置于吡咯的有机溶液中10-24h，有机溶液中的吡咯在水凝胶孔隙中的引发剂的引发下，进行界面聚合，得到聚吡咯导电水凝胶。

2.根据权利要求1所述的一种界面聚合制备聚吡咯导电水凝胶的制备方法，其特征在于：所述A步的水凝胶是聚丙烯酸水凝胶、聚丙烯酰胺水凝胶、海藻酸钠水凝胶、聚乙烯醇水凝胶、聚乙二醇水凝胶中的一种或两种以上的复合物。
