1.一种矩阵式键盘反转法扫描电路，其特征在于：由X行-Y列按键矩阵、行三态缓冲器、列三态缓冲器、行状态寄存器、列状态寄存器组成。

2.根据权利要求1所述的矩阵式键盘反转法扫描电路，其特征在于：所有按键矩阵的行线分别连接至行三态缓冲器的输出端，所有按键矩阵的列线分别连接至列三态缓冲器的输出端；行三态缓冲器和列三态缓冲器的所有输入端均连接至低电平；所有按键矩阵的行线分别连接至行状态寄存器的输入端，所有按键矩阵的列线分别连接至列状态寄存器的输入端；所述行状态寄存器的输出端与列状态寄存器的输出端共同输出N位键盘状态信号；

所述N＝X+Y。

3.根据权利要求2所述的矩阵式键盘反转法扫描电路，其特征在于：由取样脉冲控制行三态缓冲器与列三态缓冲器交替使能有效。

4.根据权利要求3所述的矩阵式键盘反转法扫描电路，其特征在于：行三态缓冲器在取样脉冲的低电平使能有效、列三态缓冲器在取样脉冲的高电平使能有效；列状态寄存器在取样脉冲的上升沿进行数据锁存，行状态寄存器在取样脉冲的下降沿进行数据锁存。

5.根据权利要求3所述的矩阵式键盘反转法扫描电路，其特征在于：行三态缓冲器在取样脉冲的电高平使能有效、列三态缓冲器在取样脉冲的低电平使能有效；列状态寄存器在取样脉冲的下降沿进行数据锁存，行状态寄存器在取样脉冲的上升沿进行数据锁存。

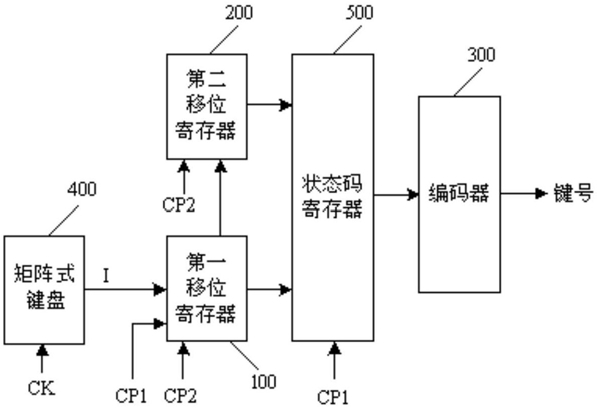

6.根据权利要求1-5中任一项所述的矩阵式键盘反转法扫描电路，其特征在于：还包括第一移位寄存器、第二移位寄存器、状态码寄存器、编码器；所述第一移位寄存器、第二移位寄存器、状态码寄存器由扫描脉冲和移位脉冲进行同步控制。

7.根据权利要求6所述的矩阵式键盘反转法扫描电路，其特征在于：所述第一移位寄存器具有N位并行输入、N位并行输出和串行输出功能；所述第二移位寄存器具有串行输入、N位并行输出功能；所述第一移位寄存器的N位并行输入端连接至N位键盘状态信号输出端；

第二移位寄存器的串行输入端连接至第一移位寄存器的串行输出端；第一移位寄存器、第二移位寄存器的移位脉冲输入端均连接至移位脉冲，第一移位寄存器的预置脉冲输入端连接至扫描脉冲；

所述状态码寄存器为2×N位二进制寄存器；状态码寄存器中的N位数据输入端连接至第一移位寄存器的N位并行输出端，另外N位数据输入端连接至第二移位寄存器的N位并行输出端；所述状态码寄存器的接收脉冲输入端连接至扫描脉冲；

所述编码器有2×N位编码输入端，所述2×N位编码输入端连接至状态码寄存器的2×N位数据输出端。

8.根据权利要求7所述的矩阵式键盘反转法扫描电路，其特征在于，所述扫描脉冲、移位脉冲的时序满足以下要求：扫描脉冲为移位脉冲的N分频信号；扫描脉冲为正窄脉冲或者负窄脉冲；所述第一移位寄存器、第二移位寄存器同时在移位脉冲的上升沿移位，扫描脉冲的正窄脉冲或者负窄脉冲处于前后两个移位脉冲的上升沿之间；或者是，所述第一移位寄存器、第二移位寄存器同时在移位脉冲的下降沿移位，扫描脉冲的正窄脉冲或者负窄脉冲处于前后两个移位脉冲的下降沿之间。

9.根据权利要求8所述的矩阵式键盘反转法扫描电路，其特征在于：所述第一移位寄存器的预置脉冲为边沿有效且扫描脉冲为正窄脉冲时，要求第一移位寄存器的预置脉冲为上升沿有效，状态码寄存器的接收脉冲为下降沿有效；所述第一移位寄存器的预置脉冲为边沿有效且扫描脉冲为负窄脉冲时，要求第一移位寄存器的预置脉冲为下降沿有效，状态码寄存器的接收脉冲为上升沿有效；所述第一移位寄存器的预置脉冲为高电平有效时，要求扫描脉冲为正窄脉冲，状态码寄存器的接收脉冲为下降沿有效；所述第一移位寄存器的预置脉冲为低电平有效时，要求扫描脉冲为负窄脉冲，状态码寄存器的接收脉冲为上升沿有效。

10.根据权利要求9所述的矩阵式键盘反转法扫描电路，其特征在于：所述状态码寄存器的2×N位数据输出端输出2×N位的状态码；所述状态码由有效状态码和无效状态码组成；所述编码器输出的键号由有效键号和无效键号组成；所述有效状态码由有效键盘操作或状态产生，编码器输入每一个有效状态码时对应输出相应的有效键号；所述无效状态码由无效键盘操作或状态产生，编码器输入所有无效状态码时都对应输出无效键号；所述编码器有M位键号输出端，M值的选择应满足2M大于等于有效键号与无效键号的数量之和。
