专利号: 2018104555182
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于概率整形映射的光正交频分复用通信方法,其特征在于,包括:通过伪随机二进制编码器产生伪随机二进制比特流PBRS信号;

将所述PRBS信号进行调制获得PS-QAM复数信号;

将所述PS-QAM复数信号进行串/并转换,获得N路并行复数信号,对N路并行复数信号进行快速傅里叶逆变换后再进行并/串转换获得基带OFDM信号;在基带OFDM信号中添加循环前缀,获得添加循环前缀的OFDM基带信号;对OFDM基带信号进行数/模转换获得OFDM模拟信号;将OFDM模拟信号调制到光载波上,获得PS-OOFDM信号;将所述PS-OOFDM信号传输到光纤;

将光纤上的PS-OOFDM信号变换成模拟OFDM电信号;将所述模拟OFDM电信号进行模/数转换获得数字OFDM信号,去除其中循环前缀,并/串转换后进行快速傅里叶变换获得PS-QAM复数信号;将所述PS-QAM复数信号的实部虚部进行分离,解映射恢复对应的PBRS信号。

2.根据权利要求1所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,将所述PRBS信号进行调制获得PS-QAM复数信号,具体包括:根据麦克斯韦-玻尔兹曼分布产生长度为2n+1的离线概率码本;

将所述二进制比特流PBRS信号分成两路等长的比特序列;

令其中一路比特序列每n+1个码元生成一个2n+1进制符号L,在离线概率码本获取第L位的符号生成PS-QAM信号的实部;令另一路比特序列每n+1个码元生成一个2n+1进制符号L,在离线概率码本获取第L位的符号生成PS-QAM信号的虚部;其中 M为2的偶数次幂,表示QAM调制格式的阶数。

3.根据权利要求2所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,将所述PS-QAM复数信号的实部虚部进行分离,解映射恢复对应的PBRS信号,具体为:将所述PS-QAM复数信号的实部虚部进行分离,分别根据离线概率码本,解映射恢复对应的PBRS信号。

4.根据权利要求2所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,所述离线概率码本的产生方式具体包括:根据麦克斯韦-玻尔兹曼分布 产生一个长度为2n+1的离线概率

码本;其中, ν表示概率因子,ν∈R。

5.根据权利要求1所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,将光纤上的PS-OOFDM信号变换成模拟OFDM电信号,具体为:将光纤上的PS-OOFDM信号采用光电检测器进行光电变换成模拟OFDM电信号。

6.一种基于概率整形映射的光正交频分复用通信系统,其特征在于,包括:数据产生模块,用于通过伪随机二进制编码器产生伪随机二进制比特流PBRS信号;

概率整形模块,用于将所述PRBS信号进行调制获得PS-QAM复数信号;

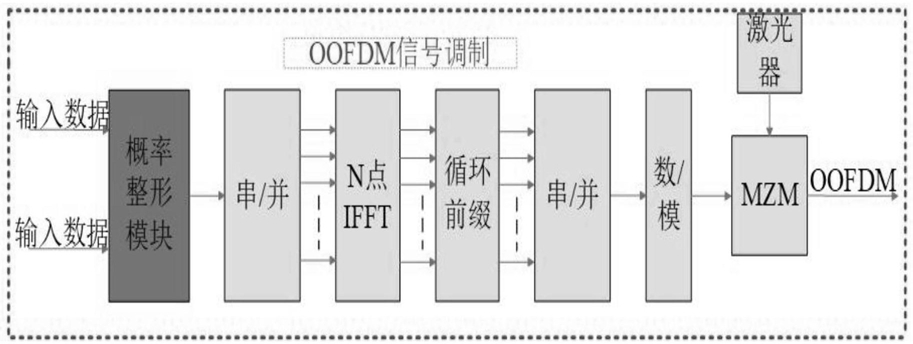

PS-OOFDM信号调制模块,用于将所述PS-QAM复数信号进行串/并转换,获得N路并行复数信号,对N路并行复数信号进行快速傅里叶逆变换后再进行并/串转换获得基带OFDM信号;在基带OFDM信号中添加循环前缀,获得添加循环前缀的OFDM基带信号;对OFDM基带信号进行数/模转换获得OFDM模拟信号;将OFDM模拟信号调制到光载波上,获得PS-OOFDM信号;

将所述PS-OOFDM信号传输到光纤;

PS-OFDM传输模块,用于将光纤上的PS-OOFDM信号变换成模拟OFDM电信号;将所述模拟OFDM电信号进行模/数转换获得数字OFDM信号,去除其中循环前缀,并/串转换后进行快速傅里叶变换获得PS-QAM复数信号;将所述PS-QAM复数信号的实部虚部进行分离,解映射恢复对应的PBRS信号。

7.根据权利要求6所述的基于概率整形映射的光正交频分复用通信系统,其特征在于,将所述PRBS信号进行调制获得PS-QAM复数信号,具体包括:根据麦克斯韦-玻尔兹曼分布产生长度为2n+1的离线概率码本;

将所述二进制比特流PBRS信号分成两路等长的比特序列;

令其中一路比特序列每n+1个码元生成一个2n+1进制符号L,在离线概率码本获取第L位n+1的符号生成PS-QAM信号的实部;令另一路比特序列每n+1个码元生成一个2 进制符号L,在离线概率码本获取第L位的符号生成PS-QAM信号的虚部;其中 M为2的偶数次幂,表示QAM调制格式的阶数。

8.根据权利要求2所述的基于概率整形映射的光正交频分复用通信系统,其特征在于,将所述PS-QAM复数信号的实部虚部进行分离,解映射恢复对应的PBRS信号,具体为:将所述PS-QAM复数信号的实部虚部进行分离,分别根据离线概率码本,解映射恢复对应的PBRS信号。

9.根据权利要求7所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,所述离线概率码本的产生方式具体包括:根据麦克斯韦-玻尔兹曼分布 产生一个长度为2n+1的离线概率

码本;其中, ν表示概率因子,ν∈R。

10.根据权利要求5所述的基于概率整形映射的光正交频分复用通信方法,其特征在于,将光纤上的PS-OOFDM信号变换成模拟OFDM电信号,具体为:将光纤上的PS-OOFDM信号采用光电检测器进行光电变换成模拟OFDM电信号。
