1.一种陶瓷釉用无机结构色涂层的制备方法，其特征在于，包括如下步骤：(1)配制低温釉料，在陶瓷坯体上均匀涂刷一层低温釉层，在100℃下烘干，所述低温釉料的烧结温度≤1000℃；

(2)将分散剂组合溶于无水乙醇中获得溶液A，所述分散剂组合由酒石酸、聚乙二醇、硬脂酰胺、三硬脂酸甘油酯、十二烷基硫酸钠、乙烯基双硬脂酰胺组成，组合中各分散剂的质量浓度均为a，且0％＜a≤2％；

(3)将粒径分布均匀的单分散SiO2胶体球超声于同等体积的无水乙醇中获得悬浮液B；

(4)将悬浮液B加入溶液A中超声以获得混合悬浮液C；

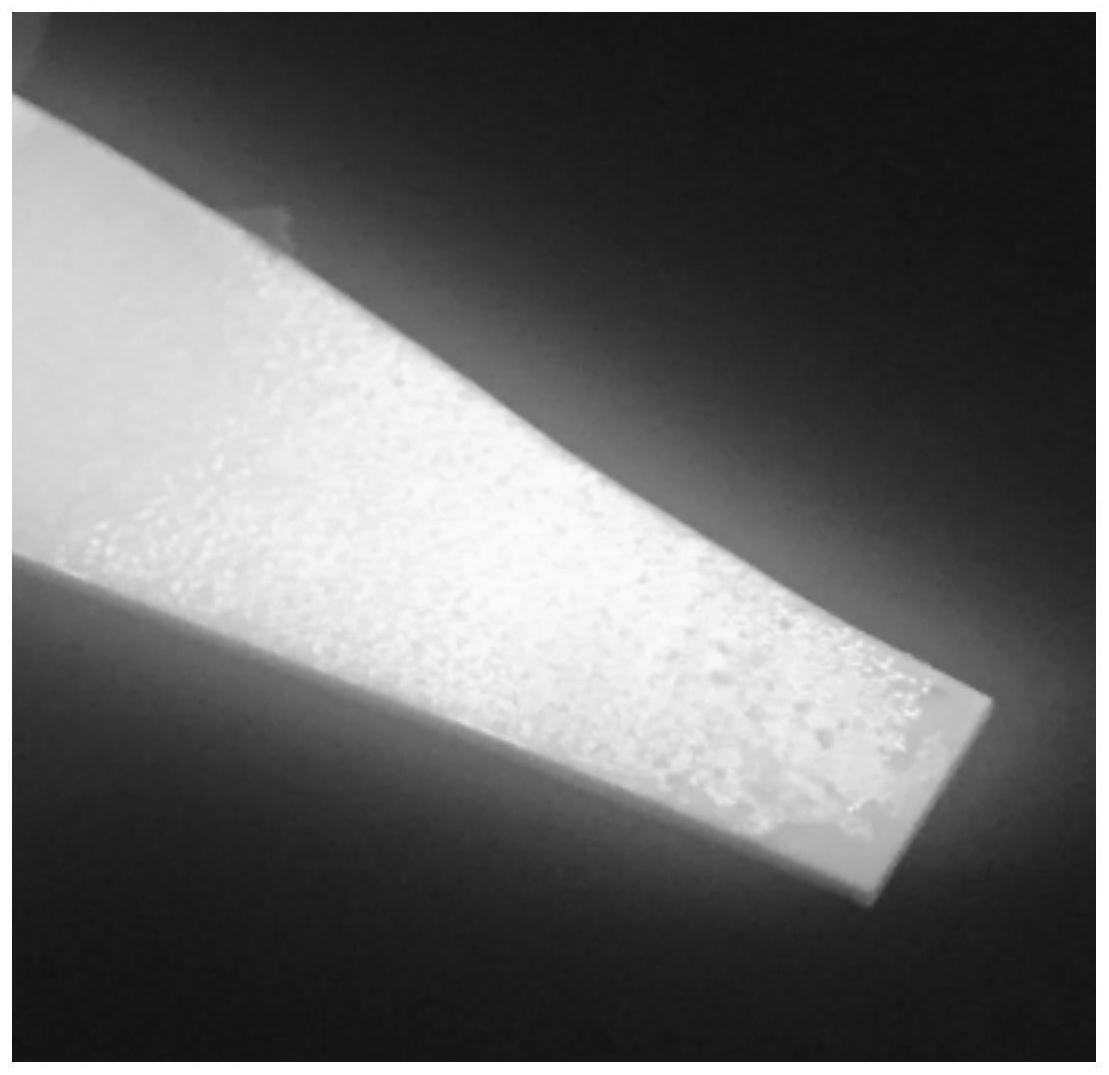

(5)将烘干的陶瓷坯体垂直浸入悬浮液C中，在50℃～60℃下自组装形成结构色膜层，在600℃～1000℃下热处理获得结合强度好的无机结构色涂层。

2.权利要求1所述陶瓷釉用无机结构色涂层的制备方法，其特征在于，所述步骤(1)中，配制釉料时将釉料过250～300目筛。

3.权利要求1所述陶瓷釉用无机结构色涂层的制备方法，其特征在于，所述步骤(3)中，SiO2胶体球的质量浓度为0.5％～2％。

4.权利要求1所述陶瓷釉用无机结构色涂层的制备方法，其特征在于，所述SiO2胶体球的粒径范围为200nm～600nm。

5.权利要求1所述陶瓷釉用无机结构色涂层的制备方法，其特征在于，所述步骤(4)中，超声时间为1h～3h。
