专利号: 2018104598722
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

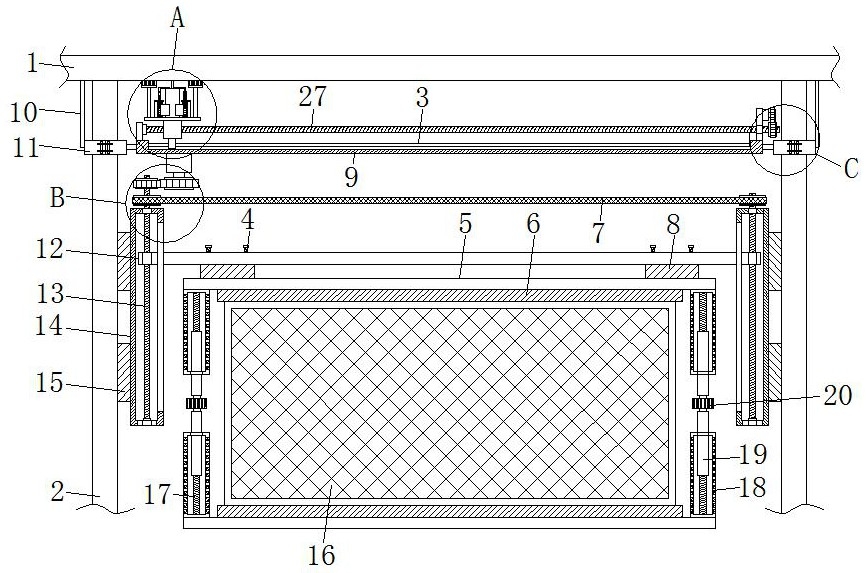

1.一种防富营养化式桥梁,包括桥面(1)和设置在桥面(1)底部侧壁的两个桥墩(2),其特征在于,所述桥面(1)的底部侧壁对称设有两个第一固定杆(10),两个所述第一固定杆(10)相对的侧壁均固定连接有夹紧机构,两个所述夹紧机构的内侧壁均与同一侧的桥墩(2)的外侧壁相抵,两个所述夹紧机构相对的侧壁均固定连接有第二固定杆(45),两个所述第二固定杆(45)相对的侧壁固定连接有第一固定板(9),所述第一固定板(9)的上端侧壁设有限位凹槽,所述第一固定板(9)的上端侧壁分别设有第一竖板(32)和第二竖板(44),所述第一竖板(32)的侧壁转动连接有第一螺纹杆(27),所述第一螺纹杆(27)远离第一竖板(32)的一端贯穿第二竖板(44)的侧壁并与其侧壁转动连接,所述第一螺纹杆(27)的外侧壁固定连接有第一从动轮(41),所述第二竖板(44)的侧壁固定连接有第一伺服电机(43),所述第一伺服电机(43)的输出轴末端固定连接有与第一从动轮(41)相互啮合的第一主动轮(42),所述第一螺纹杆(27)的外侧壁固定连接有移动块(31),所述第一螺纹杆(27)贯穿移动块(31)的侧壁并与其侧壁螺纹连接,所述限位凹槽相对的内侧壁固定连接有限位机构,所述限位机构的上端侧壁与移动块(31)的底部侧壁固定连接,所述移动块(31)的上端侧壁固定连接有第二固定板(26),所述第二固定板(26)的上端侧壁对称设有两个清洁杆(22),两个所述清洁杆(22)的上端侧壁均固定连接有清洁毛刷(21),所述第二固定板(26)的上端侧壁设有无损检测仪(46),所述第二固定板(26)的上端侧壁对称设有两个固定机构,两个所述固定机构相对的侧壁均与无损检测仪(46)相对的侧壁相抵,两个所述桥墩(2)相对的侧壁均对称设有两个第一固定块(15),同一侧的两个所述第一固定块(15)的侧壁均共同固定连接有第三固定板(14),两个所述第三固定板(14)的内部均设有升降腔,两个所述升降腔的内底部均转动连接有第二螺纹杆(13),两个所述第二螺纹杆(13)的上端均贯穿同一侧的第三固定板(14)的上端侧壁并与其侧壁转动连接,两个所述第三固定板(14)相对的侧壁均贯穿设有与升降腔相互连通的连通槽,两个所述升降腔之间水平设有升降板(12),两个所述第二螺纹杆(13)均贯穿升降板(12)的侧壁并与其侧壁螺纹连接,且所述升降板(12)贯穿两个连通槽并与其内侧壁滑动连接,其中一个所述第二螺纹杆(13)的外侧壁固定连接有第二从动轮(38),所述第一固定板(9)的底部侧壁固定连接有第二伺服电机(30),所述第二伺服电机(30)的输出轴末端固定连接有与第二从动轮(38)相互啮合的第二主动轮(36),两个所述第二螺纹杆(13)之间连接有传动机构,所述升降板(12)的底部侧壁对称设有两个第二固定块(8),两个所述第二固定块(8)与升降板(12)之间通过多个第三螺纹杆(4)连接,两个所述第二固定块(8)的底部侧壁共同固定连接有定位机构,所述定位机构的内侧壁连接有过滤网(16)。

2.根据权利要求1所述的一种防富营养化式桥梁,其特征在于,所述夹紧机构包括两个固定环(11),其中一个所述固定环(11)的侧壁与第一固定杆(10)的侧壁固定连接,两个所述固定环(11)相对的侧壁均与桥墩(2)的外侧壁相抵,两个所述固定环(11)的外侧壁均对称设有两个延伸块(39),同一侧的两个所述延伸块(39)之间均通过多个第四螺纹杆(40)连接。

3.根据权利要求1所述的一种防富营养化式桥梁,其特征在于,所述限位机构包括限位杆(3),所述限位杆(3)的两端侧壁分别与限位凹槽相对的内侧壁固定连接,所述限位杆(3)的外侧壁滑动连接有滑动环(29),所述滑动环(29)的上端侧壁与移动块(31)的底部侧壁固定连接。

4.根据权利要求1所述的一种防富营养化式桥梁,其特征在于,所述固定机构包括设置在第二固定板(26)上端侧壁的第三竖板(24),所述第三竖板(24)的侧壁固定连接有连接板(25),所述连接板(25)的侧壁设有连接槽,所述连接槽内设有弧形夹板(33),所述弧形夹板(33)与连接槽内侧壁之间连接有多个第一弹簧,所述弧形夹板(33)远离第一弹簧的一端侧壁与无损检测仪(46)的侧壁相抵。

5.根据权利要求4所述的一种防富营养化式桥梁,其特征在于,所述第三竖板(24)的上端侧壁固定连接有横板(23),所述横板(23)的上端侧壁固定连接有中空杆(34),所述中空杆(34)的内部设有中空腔,所述中空腔内滑动连接有L形限位板(28),所述L形限位板(28)的底部侧壁与中空腔内底部之间连接有多个第二弹簧(35),所述L形限位板(28)的上端侧壁贯穿中空杆(34)的上端侧壁,且所述L形限位板(28)的侧壁与无损检测仪(46)的上端侧壁相抵。

6.根据权利要求1所述的一种防富营养化式桥梁,其特征在于,所述传动机构包括两个传动轮(37),两个所述传动轮(37)均分别固定连接在两个第二螺纹杆(13)的外侧,两个所述传动轮(37)之间连接有传动带(7)。

7.根据权利要求1所述的一种防富营养化式桥梁,其特征在于,所述定位机构包括两个呈上下分布的第一定位板(5),且位于上方的所述第一定位板(5)的上端侧壁与两个第二固定块(8)的底部侧壁固定连接,两个所述第一定位板(5)相对的侧壁固定连接有第二定位板(6),两个所述第二定位板(6)相对的侧壁均设有定位槽,所述过滤网(16)与两个定位槽的内侧壁相抵,两个所述第一定位板(5)之间对称设有两个伸缩机构,所述伸缩机构包括两个呈上下分布的两个圆杆(18),两个所述圆杆(18)的内部均设有伸缩腔,两个所述伸缩腔的内侧壁均固定连接有第五螺纹杆(17),两个所述伸缩腔内均设有伸缩杆(19),两个所述伸缩杆(19)的内部均设有与第五螺纹杆(17)相配合的螺纹腔,两个所述第五螺纹杆(17)均贯穿相对的伸缩杆(19)的侧壁并与螺纹腔螺纹连接,两个所述伸缩杆(19)相对的一端均贯穿圆杆(18)的侧壁并共同固定连接有转动杆,所述转动杆的外侧壁固定连接有转动环(20),所述转动环(20)的外侧壁设有多个防滑槽。

8.根据权利要求7所述的一种防富营养化式桥梁,其特征在于,所述圆杆(18)的外侧壁贯穿设有多个与伸缩腔相互连通的通水槽。
