1.一种导电弹性Cu-Ti-Ni-Ag合金，其特征在于，按质量百分比由以下组分组成：Cu

90-95.4％、Ag 0.5-2.5％、Ti 2.5-3.5％、Ni 2.0-4％，以上各组分质量百分比之和为

100％。

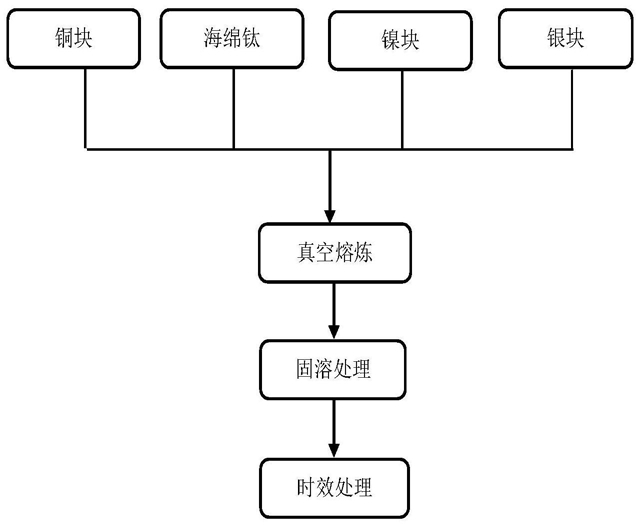

2.一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，具体操作步骤如下：步骤1，按质量百分比称取以下材料：铜块90-95.4％、银块0.5-2.5％、海绵钛2.5-

3.5％、镍块2.0-4.0％，以上各组分质量百分比之和为100％；

步骤2，将所述铜块、海绵钛、镍块和银块放入镁砂坩埚中，在真空感应熔炼炉中进行熔炼，熔炼完成后放入水冷铜坩埚中浇注，得到合金铸锭；

步骤3，将所述合金铸锭放入开启式真空-气氛管式炉中，通入保护气体并进行保温，保温结束立即进行淬水，得到固溶处理后合金铸锭；

步骤4，将所述固溶处理后合金铸锭再次置入开启式真空-气氛管式炉中，通入保护气体，升温到350-550℃后，保温1-15小时，保温结束后随炉自然冷却至室温，获得导电弹性Cu-Ti-Ni-Ag合金。

3.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，步骤2所述的熔炼真空度不小于10-3Pa。

4.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，步骤3所述的固溶处理温度为800-980℃，保温3-6小时。

5.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，步骤3所述的淬水处理水温为20-30℃。

6.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，步骤1所述的铜块纯度不小于99.9％，镍块纯度不小于99.9％，银块纯度不小于99.9％，海绵钛纯度不小于99.9％。

7.根据权利要求2所述的一种导电弹性Cu-Ti-Ni-Ag合金的制备方法，其特征在于，步骤3和步骤4所述的保护气体为氩气。
