1.一种高强度导电弹性Cu-Ti-Ni-Y合金的制备方法，其特征在于，具体操作步骤如下：步骤1，按质量百分比称取以下材料：铜块92.55-95.49％、钇块0.01-0.15％、海绵钛

2.0-3.5％和镍块2.5-3.8％，以上各组分质量百分比之和为100％；

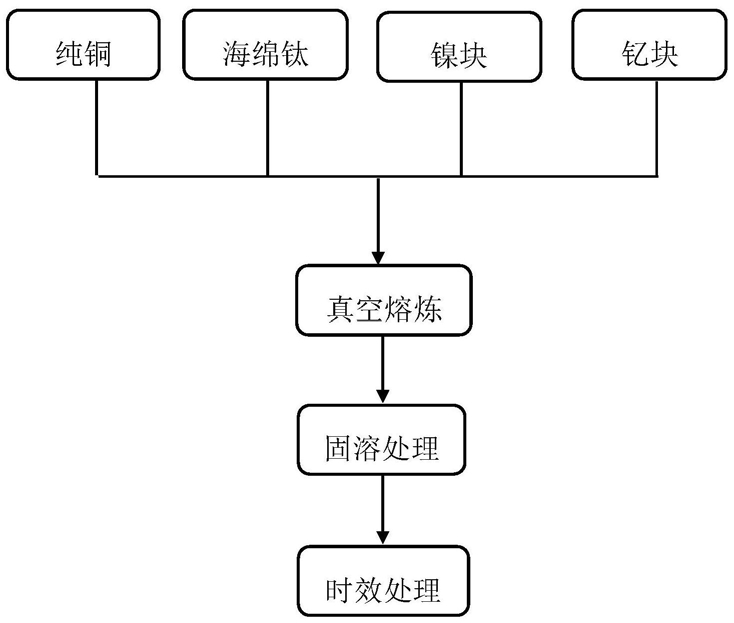

步骤2，将所述铜块、海绵钛、镍块和钇块放入镁砂坩埚中，在真空感应熔炼炉中进行熔炼，熔炼完成后放入水冷铜坩埚中浇注，得到合金铸锭；

步骤3，将所述合金铸锭放入开启式真空-气氛管式炉中，通入保护气体，进行固溶处理，固溶处理温度为780-980℃，保温3-6小时；随后进行水淬处理，得到固溶处理后合金铸锭；

步骤4，将所述固溶处理后合金铸锭再次置入开启式真空-气氛管式炉中，通入保护气体，待炉温升到380-580℃后，保温1-8小时，保温结束后随炉自然冷却至室温，获得高强导电弹性Cu-Ti-Ni-Y合金；

所述高强度 导电弹性Cu-Ti-Ni-Y合金按质量百分比由以下组分组成：Cu 92.55-

95.5％、Y 0.01-0.15％、Ti 2.0-3.5％、Ni 2.5-3.8％，以上各组分质量百分比之和为

100％。

2.根据权利要求1所述的一种高强度导电弹性Cu-Ti-Ni-Y合金的制备方法，其特征在于，步骤2所述的熔炼真空度为不小于10-3Pa。

3.根据权利要求1所述的一种高强度导电弹性Cu-Ti-Ni-Y合金的制备方法，其特征在于，步骤3所述的水淬水温为20-30℃。

4.根据权利要求1所述的一种高强度导电弹性Cu-Ti-Ni-Y合金的制备方法，其特征在于，步骤1所述的铜块纯度不小于99.9％，镍块纯度不小于99.9％，钇块纯度不小于99.9％，海绵钛纯度不小于99.9％。

5.根据权利要求1所述的一种高强度导电弹性Cu-Ti-Ni-Y合金的制备方法，其特征在于，步骤3和步骤4所述的保护气体是氩气。
