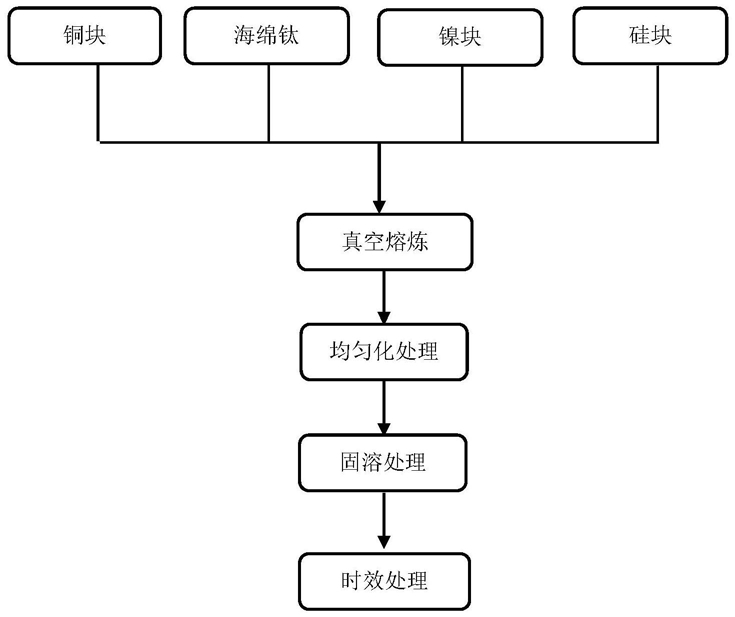

1.一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，具体操作步骤如下：步骤1，按质量百分比称取以下材料：铜块91.5-95.3％、硅块0.2-1.2％、海绵钛2.0-

3.5％和镍块2.5-3.8％，以上各组分质量百分比之和为100％；

步骤2，将所述铜块、海绵钛、镍块和硅块放入镁砂坩埚中，随后将放有原材料的镁砂坩埚置入真空感应熔炼炉中进行熔炼，熔炼完成后放入水冷铜坩埚中浇注，得到合金铸锭；

步骤3，将所述合金铸锭表面进行清理，放入气氛保护炉中，升温至750-820℃后保温

1.5-4小时，保温结束后随炉自然冷却至室温，获得均匀化合金铸锭；

步骤4，将所述均匀化合金铸锭放入开启式真空-气氛管式炉中，通入保护气体，进行固溶处理，固溶处理温度为780-880℃，保温3-6小时，随后取出进行水淬处理，得到固溶处理后合金铸锭；

步骤5，将所述固溶处理后合金铸锭再次置入开启式真空-气氛管式炉中，通入保护气体，升温至450-520℃，保温1.5-3小时，保温结束后随炉自然冷却至室温，得到高强度导电Cu-Ti-Ni-Si合金；

所述高强度导电Cu-Ti-Ni-Si合金，按质量百分比由以下组分组成：Cu 91.5-95.3％、Si 0.2-1.2％、Ti 2.0-3.5％、Ni 2.5-3.8％，以上各组分质量百分比之和为100％。

2.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤2所述的熔炼真空度不小于10-3Pa。

3.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤4所述的水淬水温为20-30℃。

4.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤1所述的铜块纯度不小于99.9％。

5.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤1所述镍块纯度不小于99.9％。

6.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤1所述硅块纯度不小于99.9％。

7.根据权利要求1所述的一种高强度导电Cu-Ti-Ni-Si合金的制备方法，其特征在于，步骤1所述海绵钛纯度不小于99.9％。
