专利号: 2018104634381
申请人: 广汉市圆通金属箱柜有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

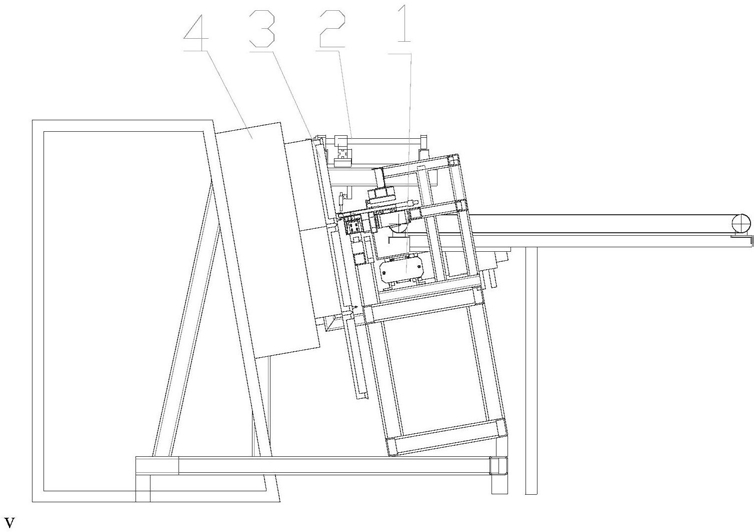

摘要:

权利要求书:

1.一种藿香正气水空瓶自动高速双工位装盘机,其特征在于:包括连接在一起的拖板机构和龙门移瓶机构,且在龙门移瓶机构两侧设置有移盘机构;所述龙门移瓶机构包括塔架、设置在塔架上的瓶爪、以及控制瓶爪移动的驱动机构;所述拖板机构包括机架、设置在机架上的扶瓶组件和控制扶瓶组件活动的驱动组件,且扶瓶组件对齐到瓶爪下方,所述拖板机构的机架上安装有支座,且在支座上安装有导轨以及与导轨相互配合的滑块,并在滑块上安装有拖槽,所述扶瓶组件包括设置在拖槽上方的压瓶板和设置在拖槽内分隔瓶的隔瓶板,所述拖槽内还安装有控制隔瓶板升降的气缸,通过龙门移瓶机构将定向好的瓶抓起,运行到拖板机构左半的上方,放瓶在拖板机构的上面,拖板机构内的气缸下降,降下隔瓶板后,中部压瓶板压住瓶上沿,拖板机构带着瓶从中部向左侧部移动到左侧码盘位置,此时左侧部压瓶板压住瓶上沿,左推瓶机构动作,将该批瓶推入左盘中,当拖板机构运动到左侧码盘位置的同时,此时拖板机构右半上方正好在中部,龙门移瓶机构将定向好的瓶抓起放到拖板机构右半上方,当左侧码盘完成后,拖板机构向右移动,同左盘码盘方式一样,右盘码盘。

2.根据权利要求1所述的藿香正气水空瓶自动高速双工位装盘机,其特征在于:所述龙门移瓶机构的塔架包括底座、设置在底座上的支撑柱以及斜加强肋板。

3.根据权利要求1所述的藿香正气水空瓶自动高速双工位装盘机,其特征在于:所述驱动机构包括驱动电机、滚珠丝杆和滚珠丝杆的安装固定座,滚珠丝杆一端连接有同步带轮,并通过同步带使驱动电机输出轴与同步带轮连接形成转动副。
