专利号: 2018104635172
申请人: 贵州中安智慧城市建设有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

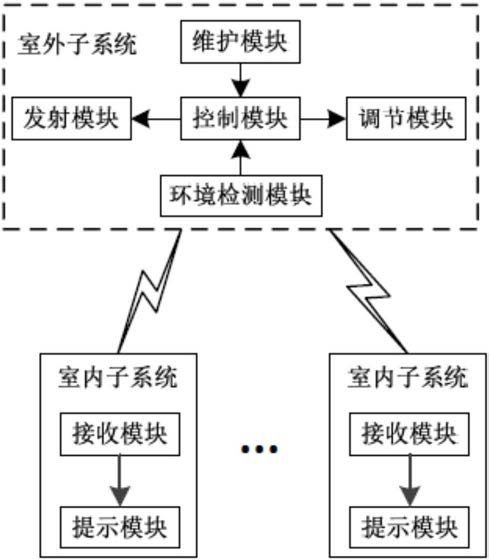

1.基于物联网的弱电控制监测系统,包括室外子系统,所述室外子系统包括位于室外弱电箱上的环境检测模块、控制模块和调节模块,所述环境检测模块用于检测室外弱电箱的温度值,所述控制模块获取环境检测模块的温度值,所述控制模块在温度值大于温度阈值时控制调节模块对室外弱电箱散热;

其特征在于:所述室外子系统还包括维护模块和发射模块,所述维护模块包括电源、电流计、正电极板和负电极板,所述电源、电流计、正电极板和负电极板形成电路回路,所述电流计信号连接控制模块,所述室外弱电箱包括内盖和外盖,所述内盖上设有锁具模块,所述内盖铰接在室外弱电箱上,所述外盖通过多个螺纹杆固定在内盖上,所述螺纹杆的端部呈楔形面,所述内盖上开设有抵槽,所述螺纹杆的端部伸入抵槽中,所述正电极板和负电极板垂直于抵槽设置,所述正电极板和负电极板上固设有抵杆,所述抵杆的自由端呈楔形面,所述抵杆端部的楔形面与螺纹杆端部的楔形面相抵,所述正电极板与负电极板间固设有绝缘的压簧,所述压簧在抵杆抵到螺纹杆时处于压缩状态,所述抵槽的槽底开设有多个通孔;

还包括室内子系统,所述室内子系统包括位于室内弱电箱上的提示模块和接收模块,所述控制模块获取电流计的电流值,所述控制模块在获取电流值时控制发射模块向接收模块发送维护信号,所述提示模块根据维护信号进行提示。

2.根据权利要求1所述的基于物联网的弱电控制监测系统,其特征在于:所述外盖上固设有两根刮杆,所述刮杆的端部伸入到正电极板和负电极板之间,所述刮杆伸入两块极板之间的端部上均固设有刮条,所述刮条分别接触到正电极板和负电极板朝向室外弱电箱内的端部处。

3.根据权利要求1所述的基于物联网的弱电控制监测系统,其特征在于:所述环境检测模块包括温感筒,所述温感筒内设有水银,所述温感筒内密封配合有活塞板,所述温感筒的顶壁设有可被活塞板抵到的按压开关,所述按压开关信号连接控制模块。

4.根据权利要求3所述的基于物联网的弱电控制监测系统,其特征在于:所述温感筒位于室外弱电箱顶壁中间位置处。

5.根据权利要求1所述的基于物联网的弱电控制监测系统,其特征在于:所述锁具模块包括锁扣、锁道和锁孔,所述锁扣位于内盖朝向室外弱电箱内部一侧上,所述锁道位于室外弱电箱内壁上,所述锁道中滑动配合有可插入锁扣中的锁芯轴,所述锁芯轴与锁道内底间设有压缩弹簧,所述锁道内底端设有电磁铁,所述控制模块与电磁铁控制连接,所述锁孔位于内盖上,所述锁孔位于内盖处固设有RFID阅读器,所述RFID阅读器与控制模块信号连接,所述锁孔配套有锁片,所述锁片内设有RFID标签。

6.根据权利要求1所述的基于物联网的弱电控制监测系统,其特征在于:所述提示模块包括LED显示屏,所述LED显示屏根据维护信号显示维护信息。
