专利号: 2018104635365
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

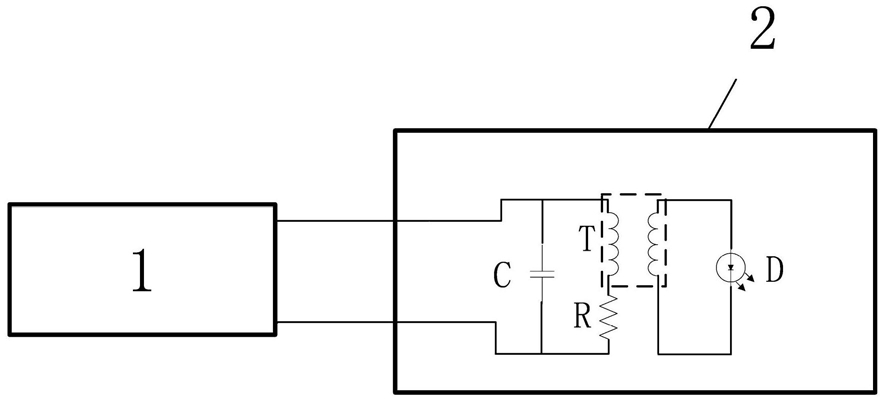

1.带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:包括带机械开关结构的摩擦纳米发电机和射频身份识别信号产生与发射电路;所述的射频身份识别信号产生与发射电路包括电容C、电阻R、变压器T和无线信号产生器;变压器T的输入线圈一端与电容C一端连接,另一端与电阻R一端连接,电容C另一端与电阻R另一端连接;变压器T的输出线圈两端与无线信号产生器两端分别连接;带机械开关结构的摩擦纳米发电机的电压信号输出端连接在电容C两端;所述的电容C、电阻R和变压器T中的输入线圈和输出线圈组成RLC电路;

带机械开关结构的摩擦纳米发电机输出的电压信号在RLC电路中产生谐振信号,谐振信号经过变压器T输入到无线信号产生器中,使无线信号产生器在谐振信号的驱动下闪烁、发射激光信号或发射电磁波信号,闪烁频率、激光信号频率或电磁波信号频率作为射频身份识别信号产生与发射电路中谐振信号的谐振频率,该谐振信号的谐振频率即为带机械开关结构的摩擦纳米发电机输出电压信号的射频身份识别信息。

2.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述电阻的阻值范围在0欧姆到1000欧姆。

3.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述输入线圈和输出线圈的电感值范围为1微亨到100毫亨。

4.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述电容的电容值范围为0法到10微法。

5.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述射频身份识别信号产生与发射电路所产生的谐振信号谐振频率通过电容C、变压器T中的输入线圈或输出线圈电感其中一个的变化,或者它们的组合变化来控制。

6.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述变压器的输入线圈与输出线圈的匝数比为1:1。

7.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述的无线信号产生器为发光二极管或激光二极管。

8.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述的无线信号产生器为两个感应线圈、两个谐振型线圈、谐振器或微带天线;无线信号产生器为两个感应线圈或两个谐振型线圈时,其中一个感应线圈或谐振型线圈两端接入变压器的输出线圈两端,另一个感应线圈或谐振型线圈作为输出;无线信号产生器为谐振器或微带天线时,谐振器或微带天线的输入端接入变压器的输出线圈两端;两个感应线圈、两个谐振型线圈、谐振器或微带天线发射电磁波信号。

9.根据权利要求1所述的带有身份信息的自供电摩擦纳米发电机无线传感发射系统,其特征在于:所述带机械开关结构的摩擦纳米发电机是检测压力、振动、应力、应变、位移、湿度或温度的带机械开关结构的摩擦纳米传感器。
