专利号: 2018104641900
申请人: 苏州理合文科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

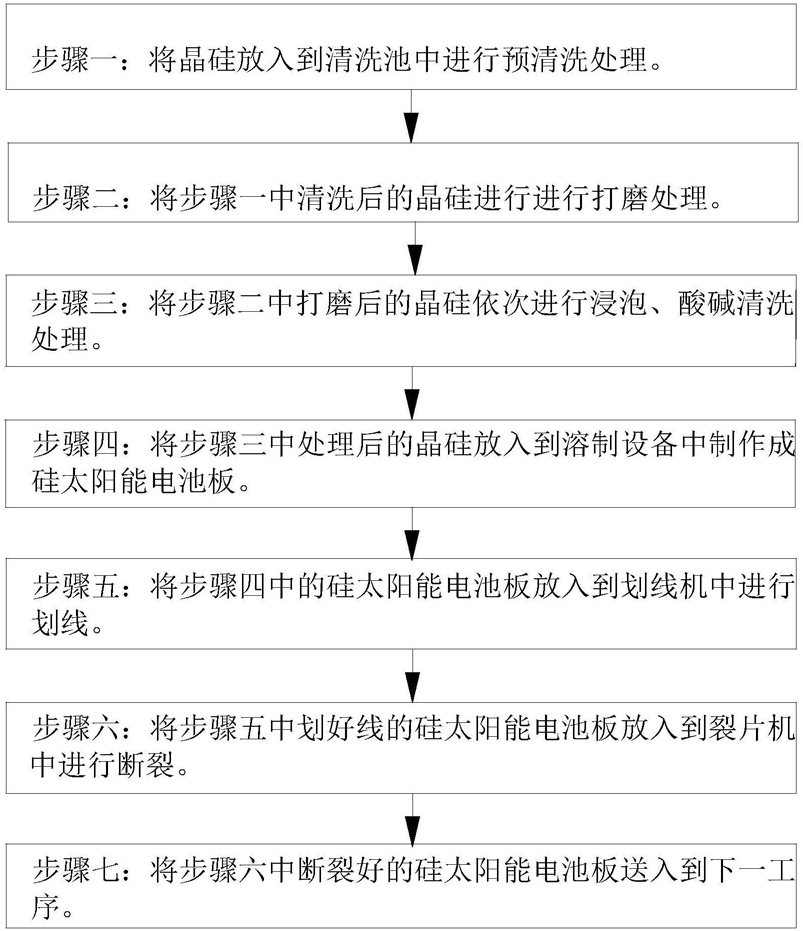

1.一种硅太阳能电池生产工艺,其特征在于:该工艺包括如下步骤:

步骤一:将晶硅放入到清洗池中进行预清洗处理;

步骤二:将步骤一中清洗后的晶硅进行打磨处理;

步骤三:将步骤二中打磨后的晶硅依次进行浸泡、酸碱清洗处理;

步骤四:将步骤三中处理后的晶硅放入到熔化制作设备中制作成硅太阳能电池板;

步骤五:将步骤四中的硅太阳能电池板放入到划线机中进行划线;

步骤六:将步骤五中划好线的硅太阳能电池板放入到裂片机中进行断裂;

步骤七:将步骤六中断裂好的硅太阳能电池板送入到下一工序;

其中,所述裂片机包括密封仓(1)、一号吸盘(2)和二号吸盘(3),所述一号吸盘(2)和二号吸盘(3)是相同结构;所述密封仓(1)底部中间位置固定安装有第一电机(4);所述第一电机(4)通过轴承转动连接有丝杆(5);所述丝杆(5)表面转动安装有丝杆螺母(6);所述丝杆螺母(6)顶部两侧通过一号连接杆(11)与一号安装板(12)铰接安装;所述一号安装板(12)顶部通过球接头(13)与一号吸盘(2)固定连接;所述密封仓(1)顶部中间位置固定安装有固定板(14);所述固定板(14)底部开设有滑槽(15);所述滑槽(15)中设有滑块(16),滑槽(15)用于滑块(16)的滑动;所述滑块(16)通过二号连接杆(17)与二号安装板(18)铰接安装;所述二号安装板(18)底部通过球接头(13)与二号吸盘(3)固定连接;硅太阳能电池板(7)位于一号吸盘(2)与二号吸盘(3)之间;所述密封仓(1)侧壁设有开合门(19),密封仓(1)内壁设有喷头(21),密封仓(1)底部设有通孔(22),密封仓(1)底部固定安装支座(23)。

2.根据权利要求1所述的一种硅太阳能电池生产工艺,其特征在于:所述一号吸盘(2)包括壳体(24)、密封单元(25)、固定环(26);所述壳体(24)顶部设有抽气口(241);所述固定环(26)固定安装在壳体(24)的底部,固定环(26)底部固定安装有密封单元(25),密封单元(25)用于紧密吸附硅太阳能电池板(7)。

3.根据权利要求2所述的一种硅太阳能电池生产工艺,其特征在于:所述密封单元(25)包括橡胶圈(251)和卡紧部件(252);所述橡胶圈(251)的截面为矩形形状,橡胶圈(251)倾斜开设有从橡胶圈(251)底部贯穿至橡胶圈(251)顶部的环形槽(253),所述环形槽(253)的截面为波浪形状;所述卡紧部件(252)用于固定橡胶圈(251)。

4.根据权利要求3所述的一种硅太阳能电池生产工艺,其特征在于:所述卡紧部件(252)包括钢绳(254)、外卡环(255)和内卡环(256);所述外卡环(255)和内卡环(256)位于橡胶圈(251)的两侧且卡紧橡胶圈(251);所述钢绳(254)贯穿橡胶圈(251),钢绳(254)一端与外卡环(255)固定连接、另一端与内卡环(256)固定连接。

5.根据权利要求1所述的一种硅太阳能电池生产工艺,其特征在于:所述滑槽(15)中设有弹簧(8),滑槽(15)的截面为弯曲形状,所述弹簧(8)用于连接滑块(16)与固定板(14)。
