专利号: 2018104645117
申请人: 重庆市万闸防汛器材有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

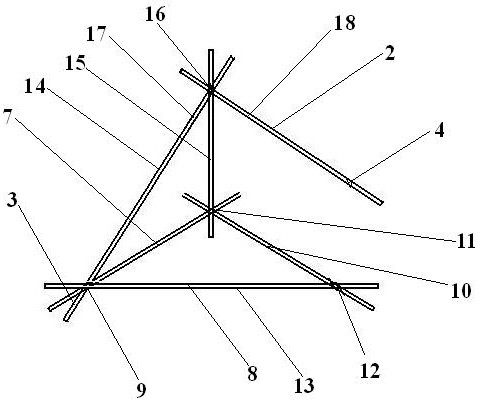

1.双框架折叠式三叉头三棱锥框体组件,包括三叉头三棱锥框体,其特征在于所述三叉头三棱锥框体由六根框条组成;每根框条上靠近两端的位置上各设有一个用于交叉装接的交叉点,称为M点和N点;其中第一框条的N点与第二框条的M点呈可旋转活动式交叉装接,成为A交接点;第一框条的M点与第三框条的M点呈可旋转活动式交叉装接,成为B交接点;第二框条的N点与第三框条的N点固定装接,成为C交接点;这样第一框条、第二框条、第三框条共同构成第一三角形双叉头框架;然后将第四框条的N点与第一框条的N点呈可旋转活动式交叉装接,使A交接点成为A三叉交接点;第五框条的N点与第一框条的M点呈可旋转活动式交叉装接,使B交接点成为B三叉交接点;再将第四框条的M点与第五框条的M点固定装接,成为D交接点;这样第一框条、第四框条、第五框条共同构成第二三角形双叉头框架;最后将第六框条的N点与D交接点呈可旋转活动式交叉装接,使D交接点成为D三叉交接点。

2.根据权利要求1所述的双框架折叠式三叉头三棱锥框体组件,其特征在于所述组件的折叠并拢方法是:首先将第一三角形双叉头框架和第二三角形双叉头框架并拢,然后将第六框条向第二三角形双叉头框架并拢,构成三角形平面体构件。

3.根据权利要求1所述的双框架折叠式三叉头三棱锥框体组件,其特征在于所述组件组装成框体的方法是:首先将两个三角形双叉头框架分开,然后将第六框条的M点与C交接点交叉装接,构成三叉头三棱锥框体。

4.根据权利要求1所述的双框架折叠式三叉头三棱锥框体组件,其特征在于可以根据需要将三叉头三棱锥框体的顶点上的三叉头上的叉头减少,做成为单叉头或双叉头,所述三叉头三棱锥框体变为单叉头三棱锥框体或双叉头三棱锥框体;或者将框体顶点上的叉头增加,做成四叉头,五叉头或更多叉头,所述三叉头三棱锥框体变为四叉头三棱锥框体、五叉头三棱锥框体或更多叉头三棱锥框体,或者混合叉头三棱锥框体。

5.根据权利要求4所述的双框架折叠式三叉头三棱锥框体组件,其特征在于三叉头三棱锥框体的六根框条长度相等,每根框条上的交叉点距离边端的长度也相等,构成正四面体三叉头框体。

6.根据权利要求5所述的双框架折叠式三叉头三棱锥框体组件,其特征在于所述框条互相交叉装接的方式不限,包括但不限于绑接、扣接、螺孔螺丝装接。

7.根据权利要求6所述的双框架折叠式三叉头三棱锥框体组件,其特征在于所述框条由金属材料制作。

8.根据权利要求1-7中任意一项所述的双框架折叠式三叉头三棱锥框体组件,其特征在于所述组件用于堤坝修建、河道截流、堤坝堵口、抗洪抢险、围湖造田、围海造岛、造桥打基。
