专利号: 2018104687143
申请人: 绍兴市秀臻新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

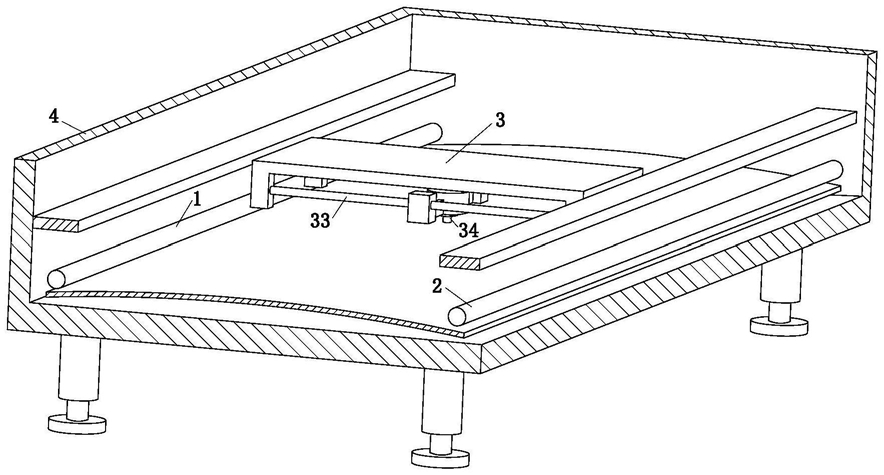

1.一种薄膜太阳能电池板激光刻膜机,包括密封仓(4)和支座;其特征在于:还包括一号压紧单元(1)、二号压紧单元(2)和刻膜单元(3);所述刻膜单元(3)通过一号压紧单元(1)和二号压紧单元(2)安装在密封仓(4)的内壁上;密封仓(4)的底板上设有通孔(41),密封仓(4)的底部固定安装有隔离罩(42);所述隔离罩(42)的底部设有出气口(43);所述一号压紧单元(1)和二号压紧单元(2)为同一构件;其中,所述一号压紧单元(1)包括一号支撑板(11)、一号滑块(12)、支架(13)和压紧轮(14),所述一号支撑板(11)的底表面设有一号滑槽(15),所述一号滑块(12)设于一号滑槽(15)中,一号滑块(12)的底表面通过支架(13)与压紧轮(14)转动连接;

所述刻膜单元(3)的两端设有二号滑块(16),所述一号支撑板(11)上设有二号滑轨(17),所述二号滑块(16)通过与二号滑轨(17)配合来带动刻膜单元(3)滑动;所述刻膜单元(3)包括二号安装板(31)、固定块(32)、二号导杆(33)、刻膜装置(34);所述二号安装板(31)的底表面固定安装有固定块(32),所述刻膜装置(34)通过二号导杆(33)安装在固定块(32)上,所述二号导杆(33)用于刻膜装置(34)作直线运动;

所述刻膜装置(34)包括三号安装块(35)、三号转动杆(36)、激光发生器(37);所述三号安装块(35)中设有三号孔,所述三号转动杆(36)位于三号孔中,三号转动杆(36)的顶部与电机连接,三号转动杆(36)的底部与激光发生器(37)固定连接;所述三号转动杆(36)的外层固定连接有清理单元(38)。

2.根据权利要求1所述的一种薄膜太阳能电池板激光刻膜机,其特征在于:所述压紧轮(14)包括空心轮(141)、一号转动盘(142)、一号滑动伸缩杆(143);所述一号转动盘(142)位于空心轮(141)的内部,一号转动盘(142)和空心轮(141)内壁之间设有一号滑动伸缩杆(143),所述一号滑动伸缩杆(143)的外层套有弹簧;所述空心轮(141)的材料采用弹性橡胶材料。

3.根据权利要求2所述的一种薄膜太阳能电池板激光刻膜机,其特征在于:所述清理单元(38)包括二号转动盘(51)、供气管(52)和夹持单元(53),所述二号转动盘(51)为空心转动盘,二号转动盘(51)位于三号转动杆(36)的外层,且三号转动杆(36)的一侧通过气压杆与二号转动盘(51)的内壁固定连接,三号转动杆(36)的另一侧通过二号滑动伸缩杆(54)与二号转动盘(51)的内壁固定连接;所述供气管(52)通过夹持单元(53)安装在二号转动盘(51)的底表面。

4.根据权利要求3所述的一种薄膜太阳能电池板激光刻膜机,其特征在于:所述夹持单元(53)包括固定环(531)、三号导杆(532)、三号滑动伸缩杆(533);所述固定环(531)用于固定供气管(52)、固定环(531)通过三号导杆(532)铰接在二号转动盘(51)的底面;所述三号导杆(532)外层套有滑动块(534),所述三号滑动伸缩杆(533)的一端固定安装在二号转动盘(51)的底面上,三号滑动伸缩杆(533)的另一端铰接在滑动块(534);所述三号滑动伸缩杆(533)的外层套有弹簧。

5.根据权利要求1所述的一种薄膜太阳能电池板激光刻膜机,其特征在于:所述密封仓(4)底板上设有一号槽(44),一号槽(44)的底表面设有贯穿密封仓(4)底板的一号孔(45),一号槽(44)的内壁上交错安装有多块斜板(46),斜板(46)的底部铰接有挡板(47)。
