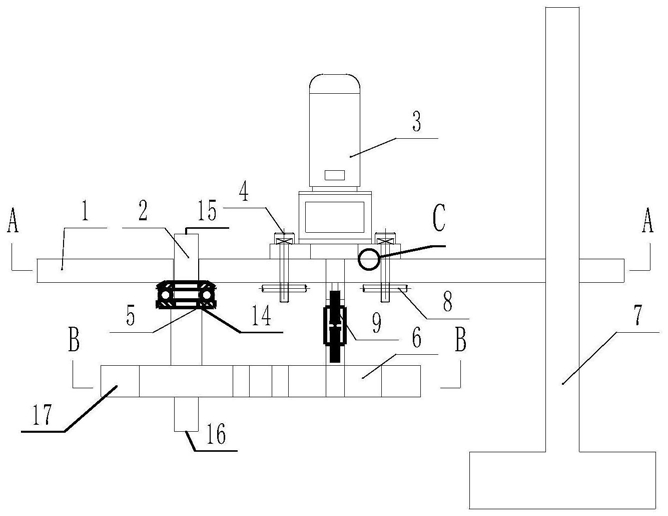

1.一种用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:它主要由支撑板(1)、受冲击短节(2)、电磁调速电机(3)、冲击轮(6)、支撑架(7)组成,其中,所述的受冲击短节(2)安装在支撑板(1)的一侧,所述的受冲击短节(2)上下两端均有母扣,上端母扣(15)接入微钻平台的钻柱中,下端母扣(16)与微钻头联接;所述的受冲击短节(2)内部有冷却液通道(18),所述的电磁调速电机(3)的下端穿过支撑板(1)的方形孔(11)与冲击轮(6)连接,所述的电磁调速电机(3)沿方形孔(11)左右移动,所述的支撑架(7)安装在支撑板(1)的另一侧,所述的受冲击短节(2)与冲击轮(6)互相咬合接触。
2.根据权利要求1所述的用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:所述的受冲击短节(2)的上部装入支撑轴承(5),支撑轴承(5)搁置在受冲击短节(2)上部的凸台(14)上;所述的支撑板(1)通过其左端圆孔(10)套入受冲击短节(2)的上部,搁置在支撑轴承(5)上。
3.根据权利要求1所述的用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:所述的电磁调速电机(3)通过固定螺栓(4)和手柄螺母(8)被固定在支撑板(1)上。
4.根据权利要求3所述的用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:所述的电磁调速电机(3)和支撑板(1)的两个接触面上都刻有相互咬合的深2mm的齿形纹(13)。
5.根据权利要求1所述的用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:所述的支撑架(7)的上端圆杆穿过支撑板(1)的右端圆孔(12);所述的支撑架(7)的下端固定在水泥地面上。
6.根据权利要求1所述的用于微钻实验给微PDC钻头施加扭转冲击的实验装置,其特征在于:所述的受冲击短节(2)和冲击轮(6)均有三个同样的由高强度抗冲击材料加工而成的圆弧形齿(17)。
