1.一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，包括以下步骤：步骤1：首先将表面活性剂加入到N,N二甲基甲酰胺中，得到混合溶液A；

步骤2：然后将LiFe5O8粉体和PPy纳米管加入到混合溶液A中，超声混合均匀，得到混合溶液B；

步骤3：将混合溶液B通入氮气下加热至75～85℃，然后滴加水合肼和巯基乙酸甲酯的混合物，反应15～45min，水洗、干燥，得到核壳结构的铁酸锂@PPy超级电容器电极材料。

2.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤1中表面活性剂为十六烷基三甲基溴化铵或聚乙烯吡咯烷酮。

3.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤1中表面活性剂与N,N二甲基甲酰胺的比为0.01g：(90～110)mL。

4.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤2中LiFe5O8粉体和PPy纳米管的质量比为0.1：(0.02～0.04)。

5.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤2中超声的功率为600W，超声的时间为4～6h。

6.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤2中表面活性剂的用量为LiFe5O8粉体质量的10％～50％。

7.根据权利要求1所述的一种核壳结构的铁酸锂@PPy超级电容器电极材料的制备方法，其特征在于，步骤3中水合肼和巯基乙酸甲酯的体积比为(12～13):(4.5～5.5)。

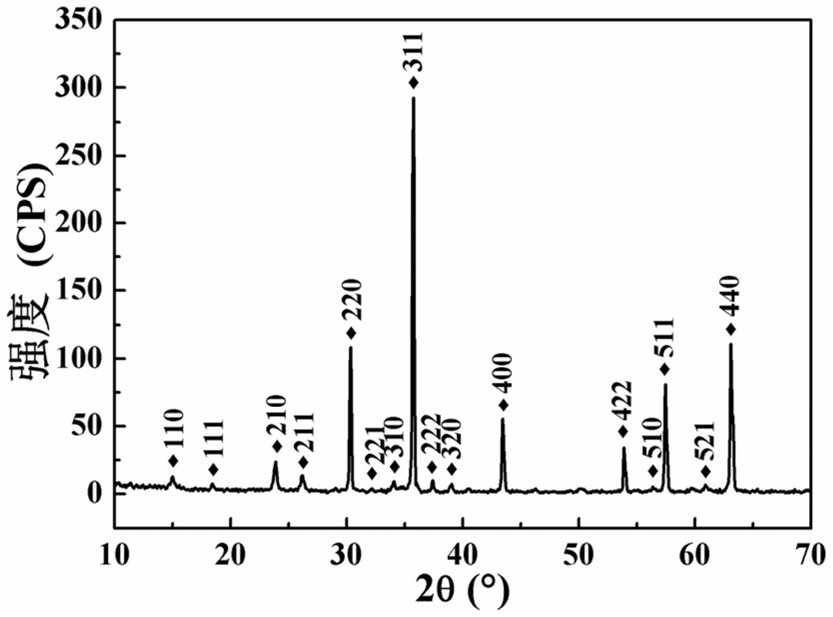

8.一种根据权利要求1-7中任意一项所述的方法制备的核壳结构的铁酸锂@PPy超级电容器电极材料。
