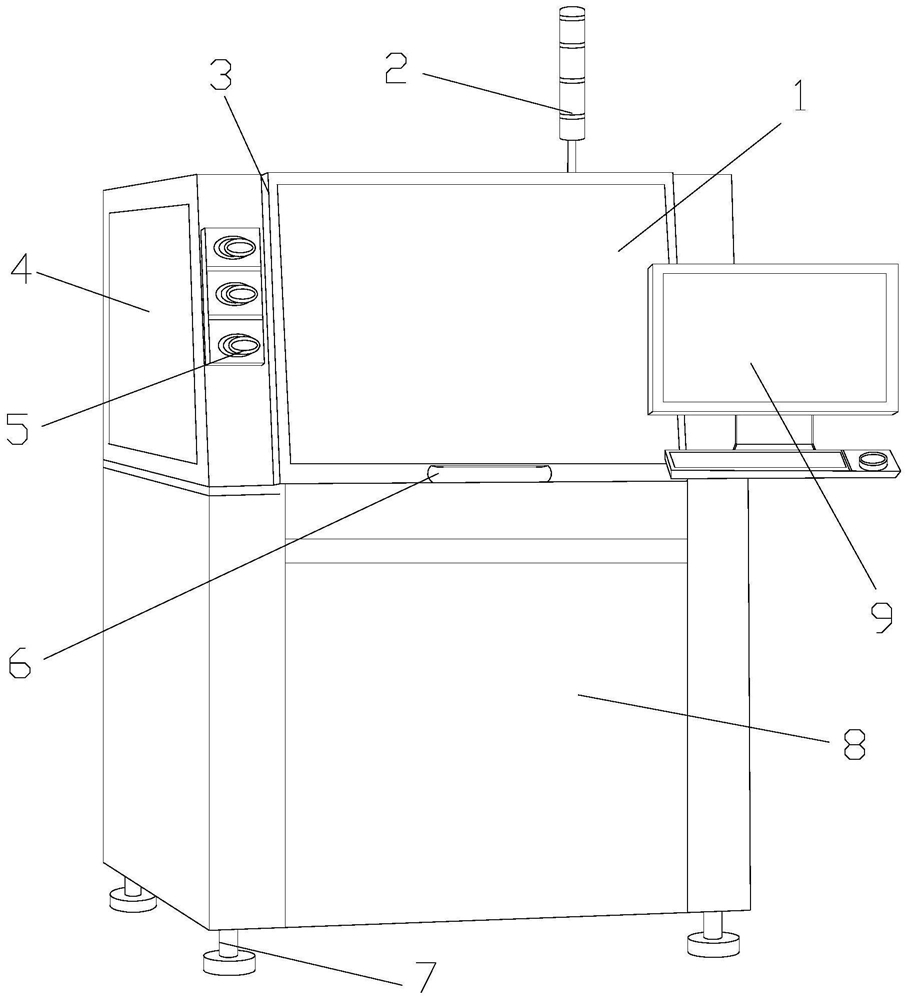

1.一种螺纹孔检测装置,其结构包括视窗(1)、报警器(2)、自动检测收取装置(3)、传送带(4)、控制面板(5)、把手(6)、底脚(7)、机体(8)、显示器(9),所述视窗(1)嵌入安装于机体(8)的正表面,所述报警器(2)的底端与机体(8)的顶端相焊接,所述自动检测收取装置(3)嵌入安装于机体(8)的内部,所述传送带(4)与机体(8)相连接,所述控制面板(5)通过嵌入方式安装于机体(8)的正表面,所述把手(6)与视窗(1)正表面底端相连接,所述底脚(7)的顶端与机体(8)的底端相焊接,所述显示器(9)与机体(8)相连接,其特征在于:所述自动检测收取装置(3)包括防护罩壳(31)、自动检测装置(32)、触点传动机构(33)、动力电机装置(34)、滚轮传动机构(35)、平行推动机构(36)、杠杆传动机构(37)、自动收取机构(38),所述防护罩壳(31)的内部设有自动检测装置(32),所述自动检测装置(32)与触点传动机构(33)电连接,所述触点传动机构(33)与动力电机装置(34)相连接,所述动力电机装置(34)与滚轮传动机构(35)配合连接,所述滚轮传动机构(35)的顶端与平行推动机构(36)扣合连接,所述平行推动机构(36)与杠杆传动机构(37)相扣合,所述杠杆传动机构(37)与自动收取机构(38)扣合连接。
2.根据权利要求1所述的一种螺纹孔检测装置,其特征在于:所述自动检测装置(32)包括检测头(321)、检测器(322)、绝缘套管(323)、电源线(324)、传感器(325),所述检测头(321)嵌入安装于检测器(322)的顶端,所述检测器(322)的左端与绝缘套管(323)相连接,所述绝缘套管(323)与电源线(324)嵌套连接,所述电源线(324)通过绝缘套管(323)与检测器(322)电连接,所述检测器(322)的底端设有传感器(325),所述电源线(324)的底端与传感器(325)相连接,所述传感器(325)与触点传动机构(33)相连接。
3.根据权利要求1或2所述的一种螺纹孔检测装置,其特征在于:所述触点传动机构(33)包括传导线(331)、动触点(332)、复位弹簧(333)、吊环(334)、动触杆(335)、静触杆(336)、启动触点机构(337),所述传导线(331)与静触杆(336)相连接,所述动触点(332)与静触杆(336)相连接,所述复位弹簧(333)的底端与动触杆(335)的顶端相焊接,所述动触杆(335)与吊环(334)扣合连接,所述动触点(332)的底端与启动触点机构(337)的顶端电连接,所述吊环(334)的顶端与传感器(325)的底端相连接。
4.根据权利要求3所述的一种螺纹孔检测装置,其特征在于:所述启动触点机构(337)包括启动压杆(3371)、连接触点(3372)、引线(3373)、转动轴(3374),所述启动压杆(3371)与转动轴(3374)的顶端相连接,所述启动压杆(3371)的下方设有连接触点(3372),所述连接触点(3372)与引线(3373)相连接,所述动触点(332)的底端与启动压杆(3371)相连接。
5.根据权利要求1所述的一种螺纹孔检测装置,其特征在于:所述动力电机装置(34)包括接收器(341)、伺服电机(342)、底座(343)、轴承(344)、辅助轮(345)、旋转杆(346)、传动皮带(347)、蜗轮杆(348),所述接收器(341)嵌入安装于伺服电机(342)的左端,所述伺服电机(342)的底端与底座(343)的顶端相焊接,所述轴承(344)与伺服电机(342)相连接,所述旋转杆(346)与轴承(344)相嵌套,所述辅助轮(345)的外表面与传动皮带(347)相贴合,所述旋转杆(346)的右端与传动皮带(347)相连接,所述蜗轮杆(348)与辅助轮(345)嵌套连接,所述蜗轮杆(348)与滚轮传动机构(35)啮合连接。
6.根据权利要求1或5所述的一种螺纹孔检测装置,其特征在于:所述滚轮传动机构(35)包括棘轮(351)、皮带(352)、主动轮(353)、L型杆(354)、从动轮(355)、从动杆(356),所述棘轮(351)的正表面与皮带(352)相连接,所述皮带(352)与主动轮(353)的外表面相贴合,所述主动轮(353)与L型杆(354)的左端扣合连接,所述L型杆(354)的顶端与从动轮(355)的正表面相扣合,所述从动轮(355)的背面与从动杆(356)的底端相连接,所述棘轮(351)的顶端与蜗轮杆(348)的底端啮合连接。
7.根据权利要求1所述的一种螺纹孔检测装置,其特征在于:所述平行推动机构(36)包括减震弹簧(361)、双头推杆架(362)、平行滑槽(363)、连接架(364)、配合杆(365),所述减震弹簧(361)与双头推杆架(362)相连接,所述双头推杆架(362)嵌入安装于平行滑槽(363)的内部,所述连接架(364)的底端与双头推杆架(362)扣合连接,所述连接架(364)的顶端与配合杆(365)相扣合。
8.根据权利要求1所述的一种螺纹孔检测装置,其特征在于:所述杠杆传动机构(37)包括配合轮(371)、活动轮(372)、活动杆(373)、转轴(374)、活动关节(375)、传动杠杆(376),所述活动轮(372)嵌入安装于配合轮(371)的背面,所述活动杆(373)的底端与转轴(374)扣合连接,所述传动杠杆(376)与活动关节(375)相扣合,所述传动杠杆(376)与自动收取机构(38)扣合连接。
9.根据权利要求1所述的一种螺纹孔检测装置,其特征在于:所述自动收取机构(38)包括活动框架(381)、固定块(382)、平行推杆(383)、扣头(384)、收取夹(385),所述活动框架(381)与平行推杆(383)的右端相连接,所述平行推杆(383)的顶端设有固定块(382),所述平行推杆(383)与扣头(384)相焊接,所述收取夹(385)与扣头(384)配合连接,所述活动框架(381)的底端与传动杠杆(376)扣合连接。
