专利号: 2018104713523
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

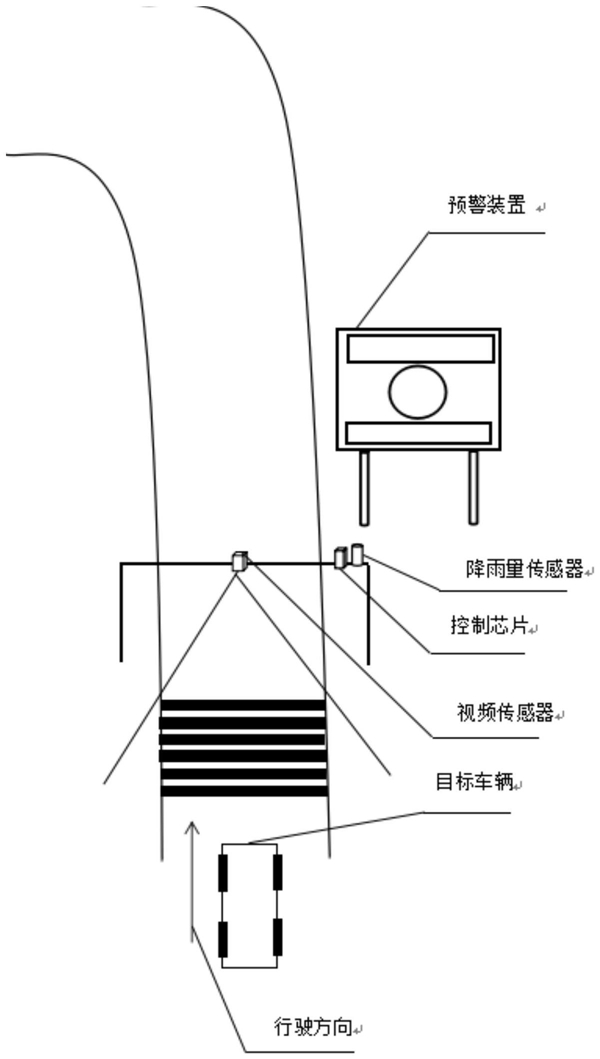

1.一种基于视频测速的弯道预警实现方法,其特征在于,用于目标弯道,所述目标弯道的前方设置有监测区域,该方法包括:获取车辆进入监测区域时的车辆图像;

通过车辆图像计算车辆经过监测区域的速度和加速度;

通过车辆经过监测区域的速度和加速度,预估车辆进入目标弯道时的速度;

根据车辆图像获取车辆的车型轮廓,从而估算该车辆在目标弯道处的临界安全车速;

若车辆进入目标弯道时的速度小于临界安全车速的0.85,则该车辆在目标弯道处为安全状态;若车辆进入目标弯道时的速度大于临界安全车速的0.85且小于临界安全车速,则该车辆需减速行驶;若车辆进入目标弯道时的速度大于临界安全车速,则该车辆需进行制动操作。

2.根据权利要求1所述的基于视频测速的弯道预警实现方法,其特征在于,所述监测区域的路面上等间隔设有多条减速标线。

3.根据权利要求2所述的基于视频测速的弯道预警实现方法,其特征在于,设车辆在监测区域的行驶方向为y方向,则沿车辆行驶方向的减速标线在y方向上的坐标分别为y01,y02,...,y0i,i为减速标线沿车辆行驶方向的标号,i为大于等于2的自然数;

通过式(1)得到车辆经过相邻两条减速标线的速度vi-1:其中,L为一条减速标线的宽度和相邻两条减速标线间距的长度和;Δti-1,1为通过一条完整减速标线及减速标线之间间距的时间 ;Δti-1 ,1=Δti1-Δti2;

f为获取经过监测区域时的车辆图像的频率;y0i为第i条减速标线的起始像素纵坐标值;yi为第i帧图像中车牌的像素中坐标值;

通过式(2)得到车辆经过监测区域的速度vt:

其中,n为减速标线的数量。

4.根据权利要求3所述的基于视频测速的弯道预警实现方法,其特征在于,通过式(3)得到车辆经过监测区域的加速度a:式(3)中,vn-1为第n张图像与第n-1张图像所求得的第n-1个瞬时车速,v1为第二张图像与第一张图像求得的第一个瞬时车速。

5.根据权利要求4所述的基于视频测速的弯道预警实现方法,其特征在于,通过式(5)预估车辆进入目标弯道时的速度vh:vh=vt+(a+a0)t        (5)

式(5)中,a为车辆经过监测区域的加速度,a0为预设减速标线对车辆减速作用下产生的加速度,vt为车辆经过监测区域的速度,t为时间权值。

6.根据权利要求1所述的基于视频测速的弯道预警实现方法,其特征在于,通过式(4)得到车辆在目标弯道处的临界安全车速,所述临界安全车速为侧翻临界车速vr和侧滑临界车速vx的最小值:式(4)中,h为车辆的质心高度,J为路面横坡坡度,R为弯道半径,为路面附着系数。
