1.一种用于无溶剂体系下苯甲醇氧化合成苯甲醛的负载型Pd催化剂，其特征在于该催化剂的载体是含氮有序介孔碳(NOMC)材料，活性组分是贵金属Pd。

2.根据权利要求1所述的一种用于无溶剂体系下苯甲醇氧化合成苯甲醛的负载型Pd催化剂，其特征在于所述的NOMC材料是在水相条件下经过软模板法制备的。

3.根据权利要求1所述的一种用于无溶剂体系下苯甲醇氧化合成苯甲醛的负载型Pd催化剂，其特征在于所述的NOMC材料是按照以下步骤制备的：(1)4质量份的三嵌段聚醚F127加入至100质量份的去离子水中，常温下搅拌直至完全溶解；

(2)搅拌条件下向步骤(1)溶液中逐滴加入0.96质量份的均三甲苯，继续搅拌4小时；

(3)向步骤(2)所得溶液中依次加入2.2质量份的间氨基苯酚，1.4质量份乌洛托品和

2.6质量份28wt％NH3·H2O溶液，继续室温搅拌1h，然后80℃油浴回流24h；

(4)将上述步骤(3)所得混合物静置1-2h，经离心分离固体，并用水和乙醇洗涤，60℃干燥；

(5)将步骤(4)干燥后的固体置于惰性气体保护的管式炉中，以1℃min-1升温速率从室温加热至500℃，并在此温度下保持3h即得到所述的NOMC材料。

4.根据权利要求1所述的一种用于无溶剂体系下苯甲醇氧化合成苯甲醛的负载型Pd催化剂的制备方法，其特征在于该催化剂材料具体是按照以下步骤制备的：(1)在10–40质量份去离子水中加入0.2质量份的NOMC样品，超声30min使其分散均匀；

(2)在搅拌条件下，向上述步骤(1)液体中滴加PdCl2的稀溶液，控制其Pd占NOMC的质量百分数为1％–4％，继续超声30min，并搅拌2h；

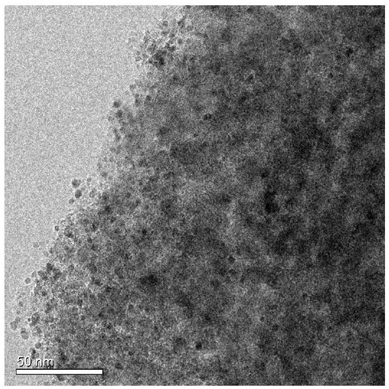

(3)向上述步骤(2)所得混合液中加入过量NaBH4稀溶液，混合液经过滤和水洗若干次，于40–80℃干燥，得到催化剂，记为mPd/NOMC，其中m代表Pd占NOMC的质量百分数。
