专利号: 201810472353X
申请人: 张素平
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

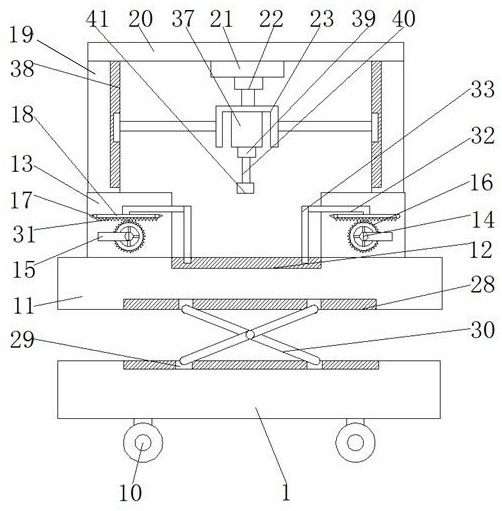

1.一种工业机械零部件检测装置,包括底座(1),其特征在于:所述底座(1)的内部固定安装有固定杆(2),所述底座(1)内腔的顶部固定安装有第一电机(3),所述第一电机(3)底部的输出端固定连接有第一锥形齿轮(4),所述底座(1)的内壁固定安装有螺纹杆(5),所述螺纹杆(5)的表面套设有第二锥形齿轮(6),所述第一锥形齿轮(4)与第二锥形齿轮(6)啮合,所述底座(1)的底部开设有通槽(9),所述通槽(9)的内部通过固定栓铰接有万向轮(10),所述底座(1)的顶部设置有检测平台(11),所述检测平台(11)的表面开设有第一移动槽(12),所述检测平台(11)的顶部固定安装有固定箱(13),所述固定箱(13)的内部固定安装有第一固定轴(14),所述第一固定轴(14)的表面固定安装有手柄(15),所述第一固定轴(14)的表面固定安装有齿轮(16),所述齿轮(16)的顶部设置有两个第二固定轴(17),所述第二固定轴(17)的表面套设有履带(18),所述固定箱(13)的顶部固定安装有支撑柱(19),所述支撑柱(19)的顶部固定安装有固定板(20),所述固定板(20)的底部固定安装有气缸(21),所述气缸(21)的底部固定安装有气杆(22),所述气杆(22)的底部固定安装有电机箱(23);所述螺纹杆(5)的底部啮合有转轴齿轮(24),所述转轴齿轮(24)的底部啮合有齿轮板(25),所述固定杆(2)的顶部开设有滑槽(26),所述滑槽(26)的顶部滑动连接有滑块(27),所述齿轮板(25)的底部固定安装有支撑板(7),所述支撑板(7)的底部铰接有连接块(8);所述底座(1)的顶部与检测平台(11)的底部均固定安装有导轨(28),所述导轨(28)的表面均设置有两个移动块(29),所述移动块(29)的内侧铰接有调节杆(30),且两个调节杆(30)之间通过活节铰接;所述履带(18)的表面固定安装有卡齿(31),所述卡齿(31)与齿轮(16)的表面啮合,所述履带(18)的顶部固定安装有连杆(32),所述连杆(32)的一端穿过固定箱(13)的侧壁并固定安装有夹持块(33),所述夹持块(33)的底部通过滑动块与第一移动槽(12)滑动连接;所述夹持块(33)的内侧固定安装有吸盘(34),所述夹持块(33)的表面开设有过滤散热口(35),所述过滤散热口(35)的内部固定安装有风机(36);所述电机箱(23)的内部固定安装有第二电机(37),所述支撑柱(19)的内侧开设有第二移动槽(38),所述电机箱(23)通过其左右两侧的滑杆与第二移动槽(38)滑动连接,所述第二电机(37)的底部固定安装有轴承座(39),所述轴承座(39)的底部固定连接有传动杆(40),所述第二电机(37)的转轴通过联轴器与传动杆(40)传动连接,所述传动杆(40)的底部固定安装有检测头(41)。
