专利号: 2018104735414
申请人: 王辉文
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

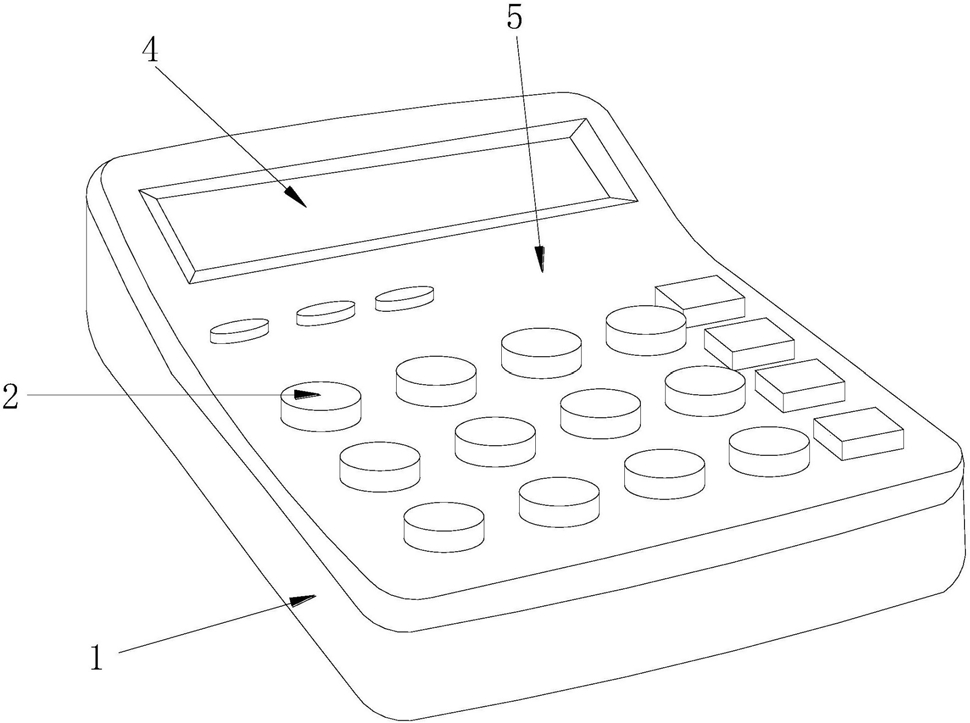

1.一种会计人员办公休息两用装置,其特征在于:其结构包括后盖(1)、计算按键(2)、休息减压放松装置(3)、显示屏幕(4)、机体外壳(5)、磁力组合磁块(6)、电池盖(7),其特征在于:

所述显示屏幕(4)背部嵌入安装在机体外壳(5)前端,所述机体外壳(5)下端嵌入安装在后盖(1)上,所述计算按键(2)背部嵌入安装在机体外壳(5)上,所述电池盖(7)背部嵌入安装在后盖(1)前端,所述磁力组合磁块(6)背部嵌入安装在后盖(1)前端,所述休息减压放松装置(3)背部嵌入安装在后盖(1)前端。

所述休息减压放松装置(3)包括衔动机构(31)、指尖减压机构(32)、剪力推出机构(33)、手动启动机构(34)、夹合拉力机构(35)、推滑协动机构(36);

所述衔动机构(31)下端设有推滑协动机构(36),所述剪力推出机构(33)下端设有指尖减压机构(32),所述夹合拉力机构(35)设于推滑协动机构(36)右端,所述手动启动机构(34)设于指尖减压机构(32)下端,所述衔动机构(31)设于指尖减压机构(32)左端。

2.根据权利要求1所述的一种会计人员办公休息两用装置,其特征在于:所述衔动机构(31)包括锥形定滑轮固定架(311)、第一定滑轮(312)、第一定距拉线(313)、活动连接版(314)、月牙型支撑架(315),所述锥形定滑轮固定架(311)下端通过销钉与第一定滑轮(312)轴心相连接,所述第一定距拉线(313)内表面与第一定滑轮(312)外表面贴合,所述活动连接版(314)左下端与月牙型支撑架(315)右上端相焊接,所述活动连接版(314)与推滑协动机构(36)相连接,所述第一定距拉线(313)与剪力推出机构(33)相连接。

3.根据权利要求1所述的一种会计人员办公休息两用装置,其特征在于:所述指尖减压机构(32)包括连接架(321)、支撑转轴(322)、扇臂(323)、定位夹(324)、重力转柄(325),所述扇臂(323)右端与重力转柄(325)左端相焊接并且相互垂直,所述扇臂(323)左端嵌入安装在支撑转轴(322)外表面并且相互垂直,所述扇臂(323)外表面与定位夹(324)内表面贴合,所述定位夹(324)上端与连接架(321)下端通过销钉连接,所述连接架(321)上端与剪力推出机构(33)下端相连接,所述重力转柄(325)下端与手动启动机构(34)相连接。

4.根据权利要求1或2所述的一种会计人员办公休息两用装置,其特征在于:所述剪力推出机构(33)包括限位板(331)、复位弹簧(332)、第一单向剪力伸缩架(333)、固定导滑板(334)、第二单向剪力伸缩架(335),所述限位板(331)右端与固定导滑板(334)左端相焊接并且相互垂直,所述第一单向剪力伸缩架(333)上端嵌入安装在固定导滑板(334)上,所述第二单向剪力伸缩架(335)上端嵌入安装在固定导滑板(334)上,所述固定导滑板(334)与第一单向剪力伸缩架(333)交叉贴合,所述复位弹簧(332)左端与限位板(331)右端相焊接,所述复位弹簧(332)右端与第一单向剪力伸缩架(333)左端相焊接,所述第二单向剪力伸缩架(335)通过第一定距拉线(313)与第一定滑轮(312)相连接,所述第二单向剪力伸缩架(335)下端与连接架(321)上端相焊接。

5.根据权利要求1或3所述的一种会计人员办公休息两用装置,其特征在于:所述手动启动机构(34)包括第二复位弹簧(341)、限位活动板(342)、防护门(343)、软胶杆(344)、制动按键(345)、连接块(346)、定位推杆(347)、单向局部棘齿杆(348)、第三复位弹簧(349)、正齿棘齿轮(3410)、第三连接支杆(3411)、第三定距拉线(3412),所述第二复位弹簧(341)下端与防护门(343)上端相焊接并且相互垂直,所述第二复位弹簧(341)上端与限位活动板(342)下端相焊接,所述限位活动板(342)右下端通过销钉与防护门(343)上端相连接,所述软胶杆(344)下端与防护门(343)上端相粘合,所述制动按键(345)上端与连接块(346)下端相焊接并且相互垂直,所述连接块(346)中心通过销钉与定位推杆(347)左端相连接,所述单向局部棘齿杆(348)左端通过销钉与定位推杆(347)右端相连接,所述单向局部棘齿杆(348)右上端与正齿棘齿轮(3410)下端相啮合,所述正齿棘齿轮(3410)通过第三定距拉线(3412)与第三连接支杆(3411)左上端相连接,所述第三连接支杆(3411)右下端与夹合拉力机构(35)相连接,所述软胶杆(344)上端与与重力转柄(325)下端贴合。

6.根据权利要求1所述的一种会计人员办公休息两用装置,其特征在于:所述夹合拉力机构(35)包括摆动臂(351)、顶出弹簧(352)、活动摆杆(353)、固定底座(354)、第一连接支杆(355)、第二连接支杆(356)、制动杆(357),所述第一连接支杆(355)右下端通过销钉与制动杆(357)相连接,所述第二连接支杆(356)右下端通过销钉与制动杆(357)相连接,所述第一连接支杆(355)左上端通过销钉与活动摆杆(353)右端相连接,所述第二连接支杆(356)左上端通过销钉与活动摆杆(353)右端相连接,所述活动摆杆(353)上端通过销钉与摆动臂(351)下端相连接,所述顶出弹簧(352)左端与摆动臂(351)右端相焊接,所述摆动臂(351)左端与推滑协动机构(36)相连接,所述制动杆(357)下端通过销钉与第三连接支杆(3411)右下端相连接。

7.根据权利要求1或6所述的一种会计人员办公休息两用装置,其特征在于:所述推滑协动机构(36)包括第一短型滑轨(361)、接线轮(362)、勾杆(363)、第二短型滑轨(364)、第三短型滑轨(365)、第一滑轮杆(366)、第二滑轮杆(367)、第四定距拉线(368),所述接线轮(362)背部嵌入安装在第一短型滑轨(361)前端,所述第二滑轮杆(367)右上端通过销钉与勾杆(363)下端相连接,所述勾杆(363)上端与接线轮(362)下端相焊接,所述第二滑轮杆(367)左下端通过销钉与第一滑轮杆(366)左上端相连接,所述第二滑轮杆(367)左下端背部嵌入安装在第二短型滑轨(364)前端,所述第一滑轮杆(366)右下端背部嵌入安装在第三短型滑轨(365)前端,所述第三短型滑轨(365)背部嵌入安装在活动连接版(314)。前端,所述第一滑轮杆(366)通过第一滑轮杆(366)与摆动臂(351)左端相连接。

8.根据权利要求1所述的一种会计人员办公休息两用装置,其特征在于:所述后盖(1)下端内表面与固定底座(354)下端相焊接,所述后盖(1)下端内表面与月牙型支撑架(315)下端相焊接,所述后盖(1)上端内表面与锥形定滑轮固定架(311)上端相焊接,所述后盖(1)上端内表面与限位板(331)上表面相焊接。
