专利号: 2018104741627
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

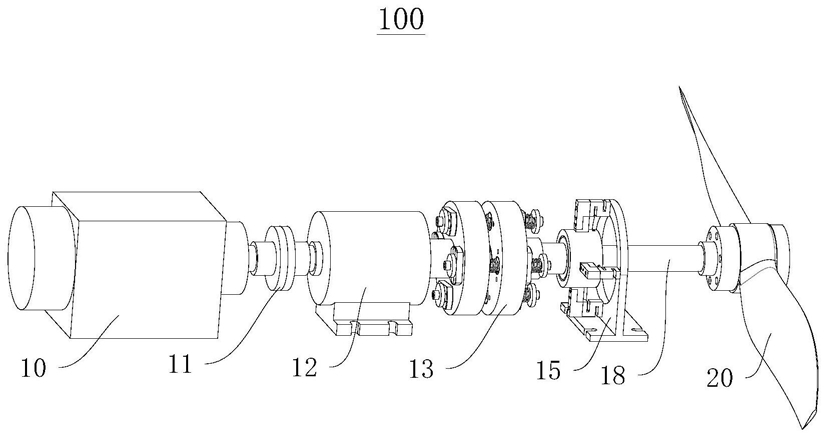

1.一种螺旋桨动态拉扭测量装置,其特征在于,包括螺旋桨组件、传动轴、第一传感器组件、传动机构、第二传感器以及动力源;

所述传动轴穿设于所述第一传感器组件后与所述传动机构的第一端固定连接,所述动力源通过所述第二传感器与所述传动机构的第二端固定连接,所述螺旋桨组件固定设置于所述传动轴的远离所述传动机构的一端;

所述第一传感器组件用于检测螺旋桨运动状态的拉压力,所述第二传感器用于检测螺旋桨运动状态的扭矩,所述传动机构用于将所述第一传感器组件和所述第二传感器弹性连接且实现同轴旋转。

2.根据权利要求1所述的螺旋桨动态拉扭测量装置,其特征在于,所述第一传感器组件包括旋转固定件、立式挡圈以及多个拉压力传感器;

所述立式挡圈位于所述旋转固定件的远离所述传动机构的一侧且能够固定设置于工作台;

所述拉压力传感器固定设置于所述立式挡圈和所述旋转固定件之间且与所述传动轴的中心轴线平行。

3.根据权利要求2所述的螺旋桨动态拉扭测量装置,其特征在于,所述旋转固定件包括轴承件和环形支撑件,所述环形支撑件通过所述轴承件可旋转的套设于所述传动轴;

所述拉压力传感器均匀环设于所述环形支撑件的周向,所述环形支撑件的周向设置有支撑梁,所述拉压力传感器位于所述支撑梁和所述立式挡圈之间。

4.根据权利要求3所述的螺旋桨动态拉扭测量装置,其特征在于,所述轴承件为双向推力角接触球轴承,所述拉压力传感器的数量为四个。

5.根据权利要求2所述的螺旋桨动态拉扭测量装置,其特征在于,所述传动机构包括第一联轴器和多个连接组件;

所述第一联轴器包括第一连轴体和第二连轴体,所述第一连轴体的连接端与所述传动轴固定连接,所述第二连轴体的连接端与所述第二传感器固定连接,所述第一连轴体和所述第二连轴体通过所述连接组件弹性连接。

6.根据权利要求5所述的螺旋桨动态拉扭测量装置,其特征在于,所述连接组件包括花键轴、两个花键套、第一弹簧、第二弹簧以及锁紧组件;

所述第一连轴体和所述第二连轴体均开设有沿轴向贯通的连接孔,所述花键轴依次穿设于所述第一连轴体的连接孔和所述第二连轴体的连接孔,两个所述花键套均套设于所述花键轴且分别位于所述第一连轴体的连接孔和所述第二连轴体的连接孔内;

所述第一弹簧和所述第二弹簧均套设于所述花键轴,且所述第一弹簧位于所述第一连轴体和所述第二连轴体之间,所述第二弹簧位于所述第二连轴体的背离所述第一连轴体的一侧,所述锁紧组件固定设置于所述花键轴的端部。

7.根据权利要求6所述的螺旋桨动态拉扭测量装置,其特征在于,所述花键套为滚珠花键套且包括挡肩和轴套,所述轴套位于所述连接孔内,所述挡肩位于所述第一联轴器的外侧。

8.根据权利要求6或7所述的螺旋桨动态拉扭测量装置,其特征在于,所述连接组件的数量为四个;

所述第一连轴体上的连接孔为第一连接孔,所述第二连轴体上的连接孔为第二连接孔,所述第一连接孔和所述第二连接孔的数量相同且大于或者等于所述连接组件的数量,所述第一连接孔和所述第二连接孔环设于所述第一联轴器且位置一一对应。

9.根据权利要求1所述的螺旋桨动态拉扭测量装置,其特征在于,所述螺旋桨动态拉扭测量装置还包括第二联轴器,所述第二传感器的一端与所述传动机构固定连接,所述第二传感器的另一端通过所述第二联轴器与所述动力源的输出轴固定连接。

10.根据权利要求1-7任意一项所述的螺旋桨动态拉扭测量装置,其特征在于,所述螺旋桨组件包括螺旋桨本体、连接件以及挡圈;

所述螺旋桨本体位于所述连接件和所述挡圈之间且通过锁紧件固定,所述连接件背离所述螺旋桨本体的一侧与所述传动轴固定连接。
