专利号: 2018104746796
申请人: 邳州市南方建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

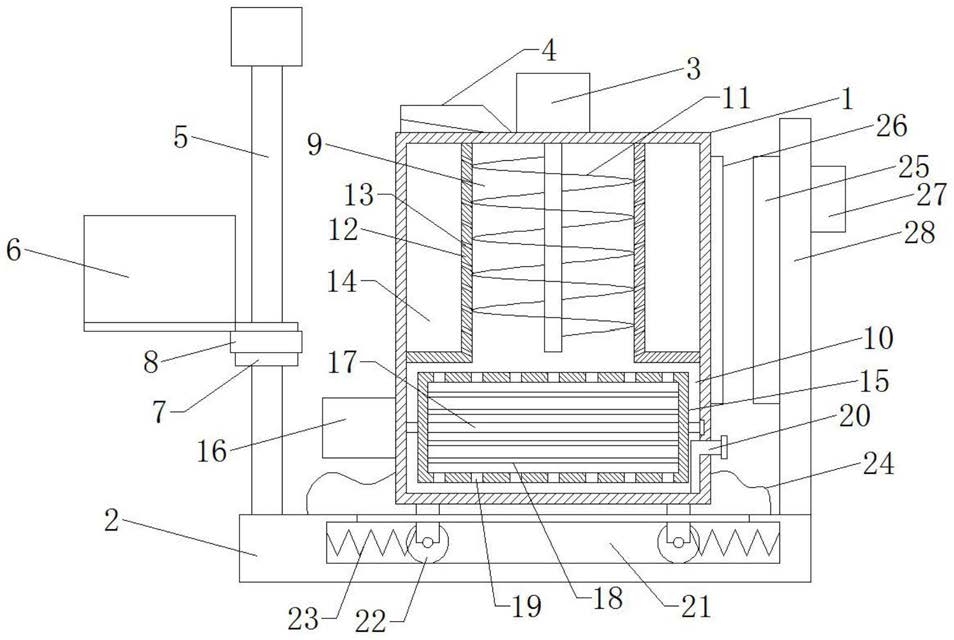

1.一种左右晃动的混凝土搅拌装置,包括筒体(1)、底座(2)、进料斗(4)和提升机构(5);所述提升机构(5)固定在底座(2)上,在提升机构(5)的输出端上固定安装有提升座(7),其特征在于,提升座(7)上套设有环形的旋转套(8),旋转套(8)上固定安装有上料箱(6);所述筒体(1)位于底座(2)上,筒体(1)的底部固定安装有滚轮支架,滚轮支架上安装有滚轮(22),在所述底座(2)内部设置有水平的移动腔(21),滚轮(22)伸入到移动腔(21)中,在两侧的滚轮(22)上均固定安装有可水平伸缩的弹簧(23);滚轮(22)对应的底座(2)顶部开设有水平的轮槽(29),移动腔(21)内装填有润滑油;所述筒体(1)的右端上固定有竖直的支架(28),支架(28)上安装有朝向筒体(1)的电磁铁(25),电磁铁(25)对应的筒体(1)侧壁上固定安装有铁片(26);所述电磁铁(25)上连接有脉冲控制器(27);所述筒体(1)内的上部固定焊接有竖直的分隔筒(12),分隔筒(12)的中心轴与筒体(1)的中心轴重合,分隔筒(12)的内侧设置为纵向下料腔(9),外侧设置有水腔(14);所述纵向下料腔(9)对应的筒体(1)顶部上固定安装有竖直的纵向搅拌电机(3),纵向搅拌电机(3)的输出轴竖直向下伸入到纵向下料腔(9)内,在纵向搅拌电机(3)的输出轴下端固定连接有竖直的螺旋搅拌叶片(11),纵向下料腔(9)的上端连通有位于筒体(1)顶部的进料斗(4),进料斗(4)在提升机构提升机构(5)的一侧;所述分隔筒(12)的侧壁上开设有若干个进水孔(13),进水孔(13)倾斜向下;所述纵向下料腔(9)的底部连通有水平的横向搅拌腔(10),横向搅拌腔(10)内设有水平的旋转筒(15),旋转筒(15)的中心轴上固定穿设有水平的固定轴(17),固定轴(17)的一端通过轴承转动连接在筒体(1)内壁上,另外一端通过轴承穿出筒体(1),其外端上固定连接横向搅拌电机(16),旋转筒(15)的侧壁上开设有若干个通孔(19);所述筒体(1)的底部连通有抽料管(20),抽料管(20)的外端设有法兰,与外部设备连通,将内部混合后的混凝土抽出使用。

2.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述滚轮(22)的材质为铁。

3.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:两侧的弹簧(23)对称设置,筒体(1)位于中央位置。

4.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述筒体(1)与底座(2)之间罩设有防尘罩(24),防尘罩(24)为皮革。

5.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述铁片(26)与电磁铁(25)的高度相同。

6.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述螺旋搅拌叶片(11)的叶片末端与分隔筒(12)内壁之间的距离小于2mm。

7.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述通孔(19)的直径为抽料管20~40mm。

8.根据权利要求1所述的一种左右晃动的混凝土搅拌装置,其特征在于:所述旋转筒(15)的内部沿轴向上固定安装有多个横杆(18)。
