专利号: 2018104751934
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种圆锥滚子轴承的修形方法,其特征在于,利用对数曲线对以滚子与滚道接触点为原点的沿接触线长度方向延伸设定长度的部分进行修形,利用二次多项式曲线对延伸设定长度之外的剩余部分进行修形。

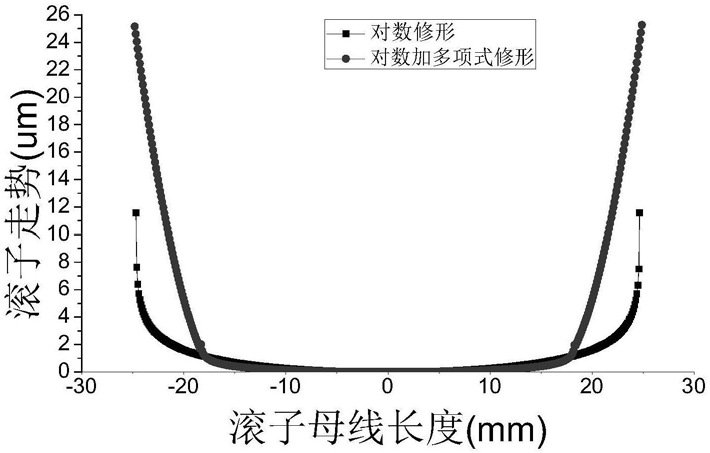

2.根据权利要求1所述的圆锥滚子轴承的修形方法,其特征在于,对数曲线和二次多项式曲线叠加的修形曲线方程为:其中,x是以滚子与滚道接触点为原点沿接触线长度方向的坐标值,y是横坐标值x所对应的径向坐标值,Lwe为滚子接触有效长度,L′we为对数修形有效长度即所述设定长度,r为滚子倒角半径,P为接触全载荷,γ1和γ2分别为接触元件1和接触元件2的泊松比,E1和E2分别为接触元件1和接触元件2的弹性模量,a、b、c分别为二次多项式方程的参数。

3.根据权利要求2所述的圆锥滚子轴承的修形方法,其特征在于,根据对数曲线方程与二次多项式方程在偏载应力突变坐标点(x0,y0)的曲线斜率和曲线数值相同,得到二次多项式方程的参数关系如下:其中,

4.根据权利要求3所述的圆锥滚子轴承的修形方法,其特征在于,通过物理仿真得到二次多项式参数与接触应力分布规律曲线的变化关系,经过比对得到与被修形元件对应的最佳参数,该最佳参数对应的修形曲线即为最佳修形曲线。

5.一种滚子轴承,其特征在于,该轴承利用对数曲线对以滚子与滚道接触点为原点的沿接触线长度方向延伸设定长度的部分进行修形,利用二次多项式曲线对延伸设定长度之外的剩余部分进行修形。

6.根据权利要求5所述的滚子轴承,其特征在于,对数曲线和二次多项式曲线叠加的修形曲线方程为:其中,x是以滚子与滚道接触点为原点沿接触线长度方向的坐标值,y是横坐标值x所对应的径向坐标值,Lwe为滚子接触有效长度,L′we为对数修形有效长度即所述设定长度,r为滚子倒角半径,P为接触全载荷,γ1和γ2分别为接触元件1和接触元件2的泊松比,E1和E2分别为接触元件1和接触元件2的弹性模量,a、b、c分别为二次多项式方程的参数。

7.根据权利要求6所述的滚子轴承,其特征在于,根据对数曲线方程与二次多项式方程在偏载应力突变坐标点(x0,y0)的曲线斜率和曲线数值相同,得到二次多项式方程的参数关系如下:其中,

8.根据权利要求7所述的滚子轴承,其特征在于,通过物理仿真得到二次多项式参数与接触应力分布规律曲线的变化关系,经过比对得到与被修形元件对应的最佳参数,该最佳参数对应的修形曲线即为最佳修形曲线。
