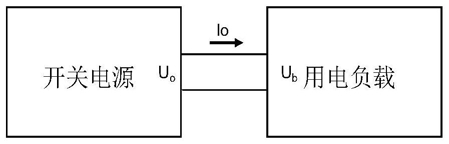

1.一种补偿线损电压的反馈电路，其特征在于，包括：

电流检测模块，用于通过采样电阻Rc实时检测反馈电路的输出电流Io；

电压外环反馈模块，用于引入根据预设线损电阻Rs和输出电流Io计算得到的线损电压Us，并将线损电压Us、基准电压VREF以及负载上的电压反馈值Uop结合，输出外环反馈电压偏差Uob；

输出电流内环反馈模块，用于将接收的外环反馈电压偏差Uob和输出电流对应的输出电压UIo结合，输出内环反馈电路电压EAP信号至电源芯片。

2.根据权利要求1所述的一种补偿线损电压的反馈电路，其特征在于，电流检测模块包括：电阻RC、电阻R10、电阻R13、电阻R14、第二运算放大器U2；

电阻RC的一端接电阻R10的一端，电阻RC的另一端接电阻R13的一端，所述电阻R10的另一端和第二运算放大器U2的正极端相连，所述电阻R13的另一端和第二运算放大器U2的负极端以及电阻R14的一端相连，所述第二运算放大器U2的输出端和电阻R14的另一端以及输出电流内环反馈模块的输入端相连。

3.根据权利要求1所述的一种补偿线损电压的反馈电路，其特征在于，电压外环反馈模块包括：电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、电阻R6、电阻R7、电阻R8、电阻RS1、电阻RS2、第一运算放大器U1、第三运算放大器U3、第一电容C1；

第一运算放大器U1的正极端和电阻R1的一端相连，电阻R1的另一端接地，所述第一运算放大器U1的负极端和电阻R3的一端以及电阻R5的一端相连，电阻R3的另一端和负载相连，电阻R5的另一端和第一运算放大器U1的输出端相连，第一运算放大器的输出端和电阻R4的一端相连，电阻R4的另一端和第三运算放大器U3的6引脚、电阻R6的一端、电阻R7的一端以及第一电容C1的一端相连、所述电阻R6的另一端和基准电压相连，所述电阻R7的另一端和电阻RS1的一端、电阻RS2的一端相连，所述第一电容C1的另一端和电阻R8的一端相连，所述电阻R8的另一端和第三运算放大器U3的输出端相连，所述电阻RS1的另一端输出电流电压，所述电阻RS2的另一端接地，所述第三运算放大器U3的5引脚和电阻R2的一端相连，所述电阻R2的另一端接地，所述第三运算放大器U3的输出端和输出电流内环反馈模块的输入端相连。

4.根据权利要求1所述的一种补偿线损电压的反馈电路，其特征在于，输出电流内环反馈模块包括：电阻R9、电阻R11、电阻R12、电阻R15、电阻R16、第四运算放大器U4、第二电容C2，电阻R11的一端和电压外环反馈模块的第三运算放大器U3的输出端相连，所述电阻R11的另一端和第四运算放大器U4的6引脚、电阻R15的一端以及第二电容C2的一端相连，所述第四运算放大器U4的5引脚和电阻R9的一端相连，所述电阻R9的另一端接地，所述第四运算放大器U4的输出端和电阻R12的一端以及电阻R16的一端相连，所述电阻R16的另一端接第二电容C2的另一端，所述电阻R12的另一端接电源芯片。

5.一种补偿线损电压的反馈方法，其特征在于，包括步骤：

S1：测量线损电阻Rs；

S2：通过接入反馈电路主路上的采样电阻实时检测输出电流Io；

S3：通过测量的线损电阻Rs和采样电阻上的输出电流Io，计算出线损电压Us；

S4：将线损电压Us引入至电压外环反馈模块，将线损电压Us和基准电压VREF进行加运算后和负载输出电压进行结合，输出外环反馈电压偏差Uob；

S5：将接收的外环反馈电压偏差Uob和输出电流Io对应的输出电压UIo结合，输出内环反馈电路电压EAP信号，并将输出的内环反馈电路电压EAP信号反馈至电源芯片。

6.根据权利要求5所述的一种补偿线损电压的反馈方法，其特征在于：

步骤S1中测量的线损电阻Rs包括外接线内阻Ra、接插件接触电阻Rb。

7.根据权利要求5所述的一种补偿线损电压的反馈方法，其特征在于，步骤S2包括：S21：通过放大电路对采样电阻Rc上的输出电压进行放大，得到放大后的输出电压UIo，S22：根据输出的放大后的输出电压UIo、采样电阻Rc以及放大电路，计算出输出电流Io。

8.根据权利要求5所述的一种补偿线损电压的反馈方法，其特征在于，计算出反馈电路中的线损电压Us的公式为：线损电压Us＝线损电阻Rs*采样电阻上的输出电流Io。

9.根据权利要求5所述的一种补偿线损电压的反馈方法，其特征在于，步骤S4包括：S41：将输出电压UIo和线损电压Us之间的比例关系引入到电压外环反馈模块中；

S42：在电压外环反馈模块中的输入支路中，根据输出电压UIo和线损电压Us之间的比例关系，对电压外环反馈模块中的电阻进行配比，分压得到线损电压Us的电压值；

S43：将线损电压Us和基准电压VREF进行加运算后和负载输出电压进行结合，输出外环反馈电压偏差Uob。
