专利号: 2018104757822
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

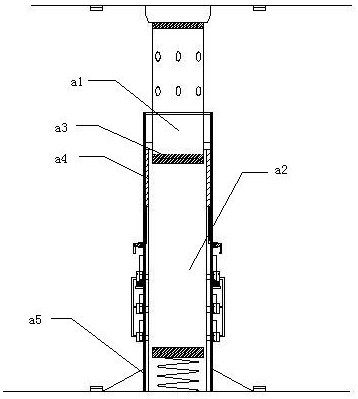

1.一种移动式舞台的升降台面,其特征在于:包括液压剪刀撑组件、升降台面、固定框架和安全保护支撑柱,所述固定框架与地面固定连接,所述固定框架通过液压剪刀撑组件与升降台面固定连接,液压剪刀撑组件的控制端与移动式舞台的控制台连接,安全保护支撑柱一端与地面连接,安全保护支撑柱的另一端与升降台面连接,所述安全保护支撑柱包括保护件、柱体、底部固定件和支撑柱,所述柱体的下部通过底部固定件安装固定在地面上,所述柱体的内部设置有竖直的空腔,所述支撑柱插接在所述竖直的空腔内,所述支撑柱与所述竖直的空腔为间隙配合,所述支撑柱的顶端与升降台面的底部连接,所述柱体上开设有若干个通气孔,所述通气孔与所述空腔连通,所述支撑柱的底部设置有包设弹性垫的永磁体,所述空腔底部对应支撑柱的位置设置有缓冲弹簧,所述缓冲弹簧的顶端配置有弹性垫,所述支撑柱的顶部设置有一个环形安装槽,所述环形安装槽内填设有感应线圈,感应线圈的输出端贯穿柱体与电磁铁连接,电磁铁和保护件均固定在柱体上,电磁铁与保护件的驱动端连接,保护件对准通气孔。

2.根据权利要求1所述的移动式舞台的升降台面,其特征在于:所有通气孔分为两组,每组通气孔均位于所述柱体的一侧,两组通气孔相互对称。

3.根据权利要求2所述的移动式舞台的升降台面,其特征在于:所述保护件包括有联动杆、用于堵塞通气孔的滑接块和用于引导滑接块运动的滑轨条,所述滑轨条配置在所述柱体的外侧,所述滑接块与所述滑轨条连接,每个通气孔均对用有一个滑接块,每个滑接块对应有一个所述滑轨条,滑轨条的下方对应通气孔,所述滑接块呈圆弧形,所述滑接块与所述柱体的外表面贴合,所有滑接块也分为两组,每组滑接块对应有一组通气孔,同组的滑接块相互直接通过连接杆连接,在每组滑接块中位置最高的滑接块与所述联动杆连接,所述联动杆呈C字形,联动杆第一端插接入一个联动杆连接管与电磁铁抵接,所述联动杆连接管套接在所述电磁铁的外侧,所述联动杆连接管一端与柱体固定连接,所述联动杆连接管的另一端为自由端,联动杆上连接有与电磁铁位置相对应的磁铁,联动杆第二端与滑接块连接。

4.根据权利要求3所述的移动式舞台的升降台面,其特征在于:所述滑接块上设置有一个固定孔,所述联动杆包括上杆部、连接部和下勾部,上杆部、连接部和下勾部为一体化成型,所述上杆部的端部即为联动杆的第一端,所述联动杆上套设有联动杆复位弹簧,所述联动杆复位弹簧第一端与柱体连接,所述联动杆复位弹簧的第二端与上杆部后段的磁铁抵接,所述下勾部与滑接块上的固定孔匹配连接。

5.根据权利要求4所述的移动式舞台的升降台面,其特征在于:所述柱体上配置有一个复位块,每组滑接块中位置最高的滑接块底部通过复位弹簧与所述复位块连接。

6.根据权利要求4所述的移动式舞台的升降台面,其特征在于:每个安全保护支撑柱的外围均固定有非接触式磁力传感器,非接触式磁力传感器的输出端与移动式舞台的控制台电连接。

7.根据权利要求6所述的移动式舞台的升降台面,其特征在于:至少有一个安全保护支撑柱的感应线圈的输出端通过一个信号放大器与移动式舞台的控制台电连接。
