专利号: 2018104767006
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

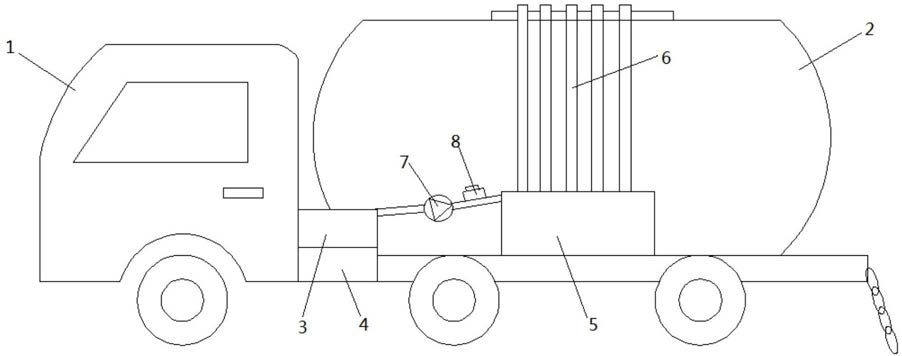

1.一种天然气水合物储罐运输车,包括运输车辆、设在运输车辆上的储罐以及确保储罐内保持低温环境的制冷系统,其特征是:所述的储罐包括内罐体和外罐体,内罐体和外罐体之间设置有密封的真空绝热层,内罐体内部顶端设有平衡内罐体内外气压的排气装置,沿内罐体轴向安装有对内罐体内水合物浆液中的固体颗粒进行击打并搅拌的搅拌器,所述的搅拌器包括轴向横贯内罐体的主轴,主轴外套装有两端设有密封盖的套管,位于两端的真空绝热层内分设有前密封端板和后密封端板,主轴两端对应支撑在前密封端板和后密封端板上,所述的前密封端板上安装有输出轴与主轴传动连接的电机,位于套管外壁设置有呈螺旋状缠绕的搅拌叶,所述的搅拌叶和套管一体成型,搅拌叶的边缘为钢制的刀刃状结构,从外罐体向内罐体侧壁连接有装卸水合物浆液的进出口管,储罐内设置有与制冷系统连接而实现储罐内温度调节的换热盘管。

2.根据权利要求1所述的天然气水合物储罐运输车,其特征在于:所述的制冷系统包括制冷机、与制冷机传动连接的驱动电机、换热器和控制系统,制冷机的入口和换热器的出口通过管道连接成回路,制冷机与换热器之间的管道上设有载冷剂泵和电磁阀,换热器固定在储罐的一侧,换热盘管和换热器连接,设在驾驶室的控制系统控制驱动电机动作。

3.根据权利要求1所述的天然气水合物储罐运输车,其特征在于:所述的真空绝热层连接有伸出外罐体的抽真空排气管,抽真空排气管上依次安装有真空泵、单向气阀以及实时监测真空绝热层内真空度状况的真空度检测传感器。

4.如权利要求1所述的天然气水合物储罐运输车,其特征是:所述的排气装置连接有伸至外罐体外的排气管,排气管上设有单向排气阀。
