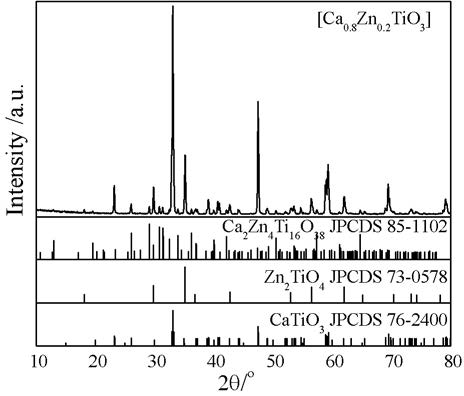

1.一种溶剂热辅助合成复相钛酸盐荧光粉基质的方法，其特征在于：Ca2+、Zn2+和Ti4+按照原料物质的量比Ca2+:Zn2+:Ti4+ = 0.8:0.2:1.0配料，将3mol/L的Ca(NO3)2、Zn(NO3)2溶液逐滴加入到乙醇、乙二醇、异丙醇或正丁醇中溶解的钛酸丁酯的溶液中，钛酸丁酯和醇的体积比为1：5 15，搅拌速度200 400 r/min，搅拌1 3 h后转入高压反应釜中，溶液体积占反应~ ~ ~釜容积的50-80%，高压反应釜密封后置于烘箱中于180 240℃反应2 8 h得到前驱体混合悬~ ~浊溶液，混合悬浊溶液无需离心分离、洗涤，在烘箱中于130℃干燥之后将前驱体粉末研磨后转入坩埚，并置于高温炉中于900 1150℃下煅烧3 5 h，得到的复相钛酸盐荧光粉基质表~ ~示为[Ca0.8Zn0.2TiO3]。

2.权利要求1所述的制备复相钛酸盐荧光粉基质的方法，其特征在于：在溶剂热辅助合成前驱体的原料溶液中，添加激活剂Pr3+离子与具有两性的敏化剂Bi3+、B3+离子，得到复相钛酸盐红色长余辉荧光粉表示为 [Ca0.8Zn0.2TiO3]: Pr3+, aBi3+, bB3+，其中0≤a≤0.01，0

3+ 3+ 3+

≤b≤0.01，且a、b不同时为0；Pr 、Bi 和B 离子分别以Pr(NO3)3、Bi(NO3)3和H3BO3的溶液形式引入，经煅烧后得到的晶粒尺寸在微米级，并具有均一微观形貌的红色长余辉荧光粉。

3.一种溶剂热辅助制备复相钛酸盐荧光粉的方法，其特征在于：Ca2+、Zn2+和Ti4+按照原料物质的量比Ca2+:Zn2+:Ti4+=1.0:m:(1+0.5m)配料，其中0

4.权利要求3所述的制备复相钛酸盐荧光粉的方法，其特征在于：发光性能最优的m值为0.15。
