专利号: 2018104781520
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:无效专利
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

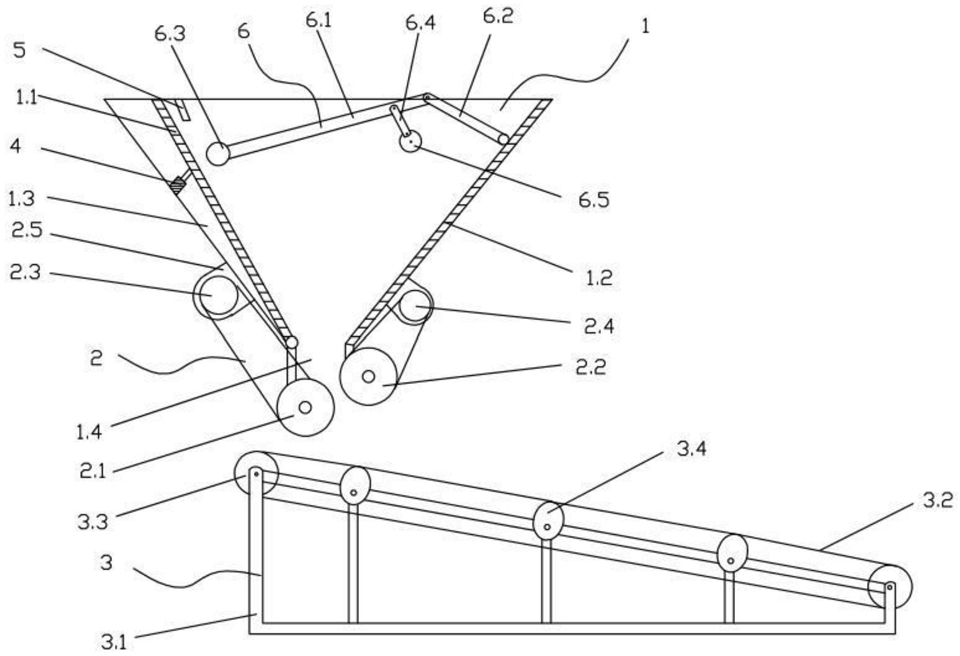

1.一种均匀布料装置,其特征在于:包括物料容纳部、物料控制部和物料传送部,所述物料容纳部为中空结构,所述物料容纳部上下两端分别设有物料入口和物料出口,所述物料控制部设于物料出口处并对物料出口处的物料进行调节,所述物料传送部设于物料控制部下方并对经过物料控制部调节后的物料进行传送;

所述物料容纳部包括相对设置的前板、后板,所述前板、后板之间通过侧板连接,所述前板、后板之间的距离从上之下逐渐减小,所述前板底部与侧板可动连接,所述前板外侧设有与前板连接的可动调节杆;

所述后板顶部设有物料拨动组件,所述物料拨动组件包括活动连接的连杆一、连杆二,所述连杆二末端与后板可动连接,所述连杆一末端连接有刮料杆,所述连杆一靠近连杆二的一端通过连杆三与驱动偏心轮连接;

所述物料出口向下设有物料出口腔,所述物料控制部包括设于物料出口腔末端处的布料轴一、布料轴二,所述布料轴一两端通过轴承与物料出口腔两侧连接,所述布料轴二两端通过可调节轴与物料出口腔两侧连接,且所述布料轴一设置于前板下部,所述布料轴二设置于后板下部。

2.根据权利要求1所述的一种均匀布料装置,其特征在于:所述侧板内部设有与前板运动方向对应的限位条。

3.根据权利要求1所述的一种均匀布料装置,其特征在于:所述可动调节杆的数量至少为两个,所述可动调节杆分别设于前板两侧且所述可动调节杆一端连接于前板上,另一端连接于侧板上。

4.根据权利要求1所述的一种均匀布料装置,其特征在于:所述连杆一、连杆二、连杆三、驱动偏心轮的数量均为两个并分别设于刮料杆两端,所述驱动偏心轮分别设于侧板上。

5.根据权利要求4所述的一种均匀布料装置,其特征在于:所述物料控制部还包括驱动布料轴一、布料轴二转动的驱动装置一、驱动装置二,所述驱动装置一、驱动装置二通过驱动装置底座连接于侧板、后板外侧,所述布料轴一、布料轴二在驱动装置一、驱动装置二的驱动下相对向内转动。

6.根据权利要求1所述的一种均匀布料装置,其特征在于:所述物料传动部包括支撑架,所述支撑架顶部设置有物料传送带,所述物料传动带沿前板至后板方向设置,其靠近前板的一端为较高端,其远离前板的一端为较低端,使得物料传动带形成倾斜设置的传动带。

7.根据权利要求6所述的一种均匀布料装置,其特征在于:所述物料传送带两端通过传送轴与支撑架连接,所述物料传送带包括上行部和下行部,所述上行部和下行部之间设有数个偏心轴。
