专利号: 201810481250X
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

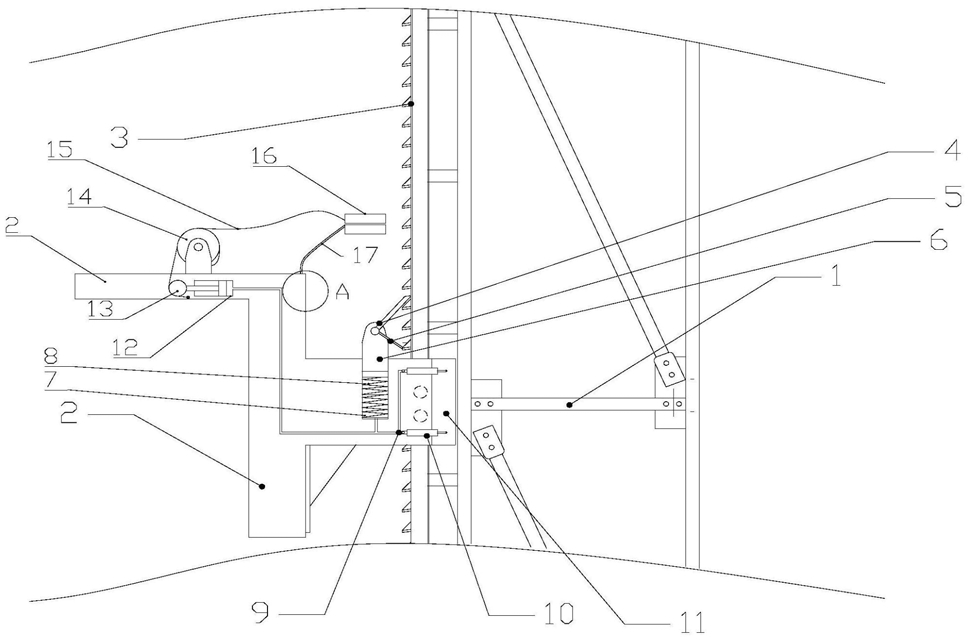

1.建筑用脚手架升降装置,包括控制器、若干相互配对的电动葫芦、防坠机构以及液压感应器,所述电动葫芦上挂钩连接在建筑物上,下挂钩连接脚手架底部,所述防坠机构包括固定在脚手架上的止动齿条、固定在 建筑物上的止动机构以及固定于脚手架上的导轨,所述止动机构包括固定在建筑物上的支撑座、复位弹性件以及止动件,所述止动件通过复位弹性件转动连接于支撑座上,止动件具有速度摆杆以及止动顶杆,速度摆杆与止动顶杆一体成型,其特征在于,所述建筑物于支撑座下方开设有竖向的滑腔,所述支撑座的底部设有滑动活塞,所述滑动活塞竖向滑动连接于滑腔内,所述滑腔内设有复位弹簧,所述滑腔连通所述液压感应器,所述控制器用于控制电动葫芦以设定的距离下放脚手架,所述控制器根据液压感应器传送的液压数据调控电动葫芦,直至所有的液压感应器显示相同的液压数字;

所述滑腔还连接有增压通道,所述增压通道连接有液压臂,所述液压臂连接有阻挡脚手架下坠的挡块,所述液压臂工作时,所述挡块的侧面与导轨的侧壁贴合。

2.根据权利要求1所述的建筑用脚手架升降装置,其特征在于:还包括安全机构,所述安全机构包括定滑轮、安全液压缸、动滑轮、安全绳以及弹力扣,所述安全液压缸连通所述滑腔,所述安全液压缸内设有活塞与活塞杆,所述动滑轮枢接于活塞杆的端部,所述定滑轮固定于建筑物上,所述安全绳一端固定于建筑物上,安全绳另一端顺次卷绕过动滑轮与定滑轮最后固定连接弹力扣,使用时,弹力扣连接脚手架上的施工工人。

3.根据权利要求2所述的建筑用脚手架升降装置,其特征在于:液压感应器设有无线发送模块,所述控制器设有无线接收模块。

4.根据权利要求3所述的建筑用脚手架升降装置,其特征在于:还包括一个弹力扣,该弹力扣粘接有充气管,所述充气管一端连通有安全气囊,充气管的另一端连通有充气气柱,所述充气气柱竖向安装在建筑物上,建筑物内设有安装充气气柱的滑槽,所述滑槽侧面开设有供充气管上下滑动的滑槽,所述充气气柱顶部固有挤压板,所述挤压板固定连接充气管。

5.根据权利要求4所述的建筑用脚手架升降装置,其特征在于:所述安全气囊设置于安全头盔与安全衣内。

6.根据权利要求5所述的建筑用脚手架升降装置,其特征在于:安全液压缸与滑腔间设有安全泄压阀。
