专利号: 2018104821119
申请人: 西安科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

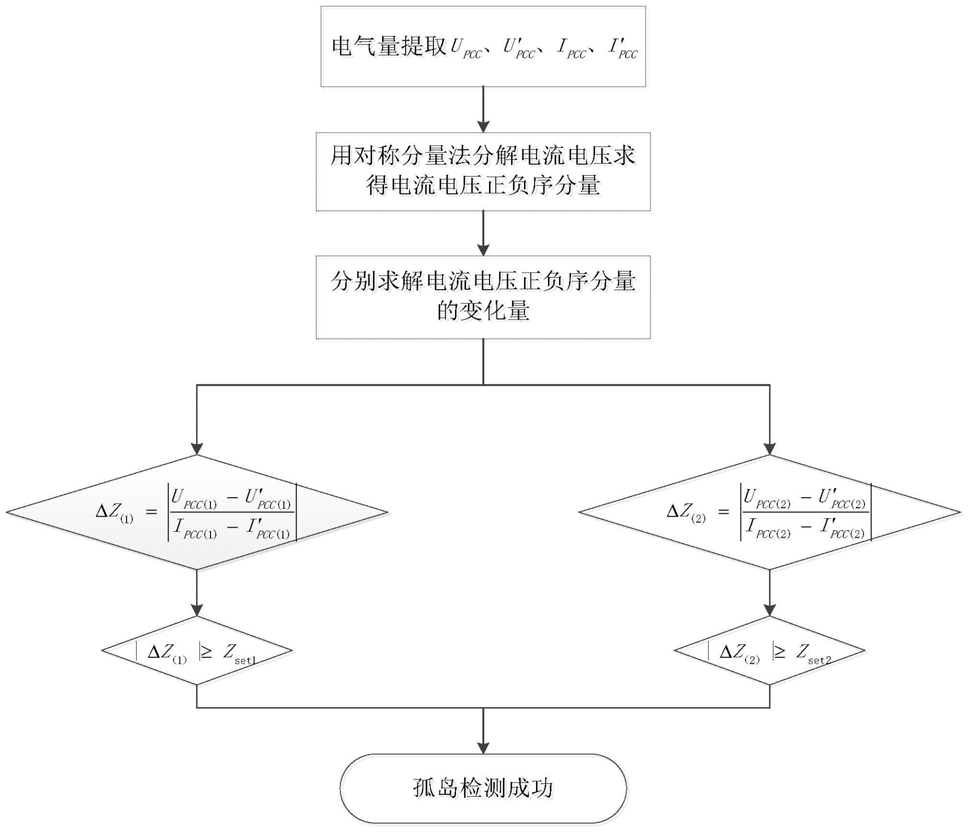

1.一种基于综合序阻抗的孤岛检测方法,其特征在于,包括以下步骤:步骤一,在公共耦合点处,从逆变器侧的传感器中获得电气量信号;步骤二,利用对称分量法将所提取的电气量信号进行分解,得出并网逆变器端电压、电流的正负序分量;步骤三,将电压、电流正、负序分量通过快速傅里叶方法分解,孤岛故障发生时可得到特定频率的电压、电流正、负序分量;并分别求得其所对应的变化量;步骤四,使用滑模数据窗的方法求解得到特定频率综合序阻抗正、负序分量的幅值|ΔZ(1)|、|ΔZ(2)|;步骤五,比较特定频率综合序阻抗正、负分量的幅值|ΔZ(1)|、|ΔZ(2)|与设定门槛值Zset1、Zset2的大小,当|ΔZ(1)|、|ΔZ(2)|分别小于门槛值Zset1、Zset2时,则未发生孤岛;当|ΔZ(1)|≥Zset1或|ΔZ(2)|≥Zset2时,则孤岛发生。2.根据权利要求1所述的基于综合序阻抗的孤岛检测方法,其特征在于,所述步骤一中,在公共耦合点处与电网相连接向负载供电,从逆变器侧的传感器中获得电气量信号,当光伏系统逆变器侧发出功率大于负载所需功率时,由光伏系统单独向负载供电;当光伏系统逆变器侧发出功率小于负载所需功率时,电网侧同时向负载供电;当光伏系统逆变器侧发出功率等于负载所需功率时,电网侧输出功率为零。3.根据权利要求1所述的基于综合序阻抗的孤岛检测方法,其特征在于,所述步骤三中,孤岛故障发生时得到特定频率的电压、电流正、负序分量是指将从逆变器侧的传感器中提取到的电压、电流电气量信号按照对称分量法进行分解,获取电压、电流的正序、负序分量,然后将其进行频谱分析,得到故障时特定频率的电压、电流正、负序分量;所述特定频率是指基频、2倍频或3倍频高能量频次的频率。4.根据权利要求3所述的基于综合序阻抗的孤岛检测方法,其特征在于,所述步骤五中,依据IEEE  Std .1547标准允许的孤岛效应检测时间,在0.16s的允许检测时间内并且保证裕度的情况下设置门槛值,当特定频率为基波分量时,设定门槛值Zset1、Zset2的大小为0.5。5.根据权利要求1所述的基于综合序阻抗的孤岛检测方法,其特征在于,所述步骤四中,通过滑模数据窗方法求得公共耦合点处电压与电流正、负序分量变化量的幅值,做比分别求得其所对应的综合序阻抗:根据综合阻抗定义,其正序分量为:式中ΔZ(1)表示综合阻抗正序分量,UPCC(1)、UPCC(1) ′分别表示正常并网与孤岛状态下公共点处电压正序分量,IPCC(1)、IPCC(1)′分别表示正常并网与孤岛状态下公共点处电流正序分量;根据综合阻抗定义,其负序分量为:式中ΔZ(2)表示综合阻抗负序分量,UPCC(2)、UPCC(2) ′分别表示正常并网与孤岛状态下公

共点处电压负序分量,IPCC(2)、IPCC(2)′分别表示正常并网与孤岛状态下公共点处电流负序分量。6.根据权利要求1所述的基于综合序阻抗的孤岛检测方法,其特征在于,所述滑模数据窗滑动时间为一个周波20ms。
