专利号: 2018104828457
申请人: 遵义市剑龙塑料泡沫制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

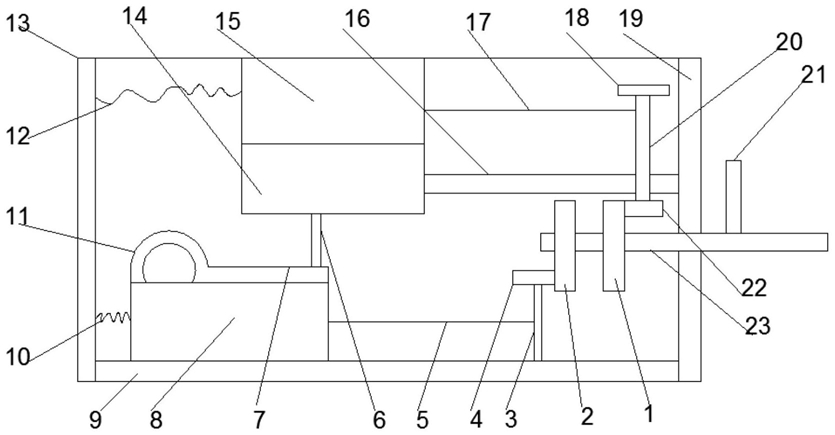

1.一种EPS泡沫的模具,其特征在于:包括上凹模和下凸模,所述上凹模和下凸模之间形成成型腔,所述下凸模连接有放置箱,所述放置箱由左侧板、右侧板、前侧板、后侧板和底板合围而成,所述下凸模固定设置在前侧板和后侧板之间,所述下凸模的底部和底板之间留有第一间隙,所述上凹模水平滑动连接在前侧板和后侧板之间,所述上凹模的右侧和右侧板之间留有第二间隙,所述上凹模位于下凸模的上方,所述上凹模的左侧和左侧板的内壁之间连接有第一弹簧,所述底板的内壁水平滑动连接有滑动块,所述滑动块的顶部铺设有滑轨,所述滑轨的中部设有弧形的凸起部,所述滑动块的一侧和左侧板的内壁连接有用于限制其滑动的第二弹簧,所述下凸模的右侧和右侧板的内壁之间连接有隔板;所述下凸模和右侧板之间设有驱动机构,所述驱动机构包括第一转轴、第一锥齿轮、第二锥齿轮、套接在第一转轴上的第三锥齿轮和第四锥齿轮,所述第一转轴的一端和右侧板转动连接并伸出到右侧板外,所述底板右侧的内壁转动连接有竖直的第二转轴,所述第一锥齿轮套接在第二转轴的顶部,所述滑动块的另一侧和第二转轴之间连接有第一绳索,所述隔板转动连接有竖直的第三转轴,所述第三转轴的顶部和上凹模的右侧之间连接有第二绳索,所述第二锥齿轮套接在第三转轴的底部,所述第三锥齿轮和第一锥齿轮啮合,所述第二锥齿轮和第四锥齿轮啮合,所述下凸模的底部设有通孔,所述通孔竖直滑动连接有顶针,所述顶针的底部和滑轨的右侧滑动连接。

2.根据权利要求1所述的EPS泡沫的模具,其特征在于:所述第一转轴连接有手柄。

3.根据权利要求2所述的EPS泡沫的模具,其特征在于:所述第三转轴的顶部设有限位块。

4.根据权利要求3所述的EPS泡沫的模具,其特征在于:所述手柄上设有防滑纹。
