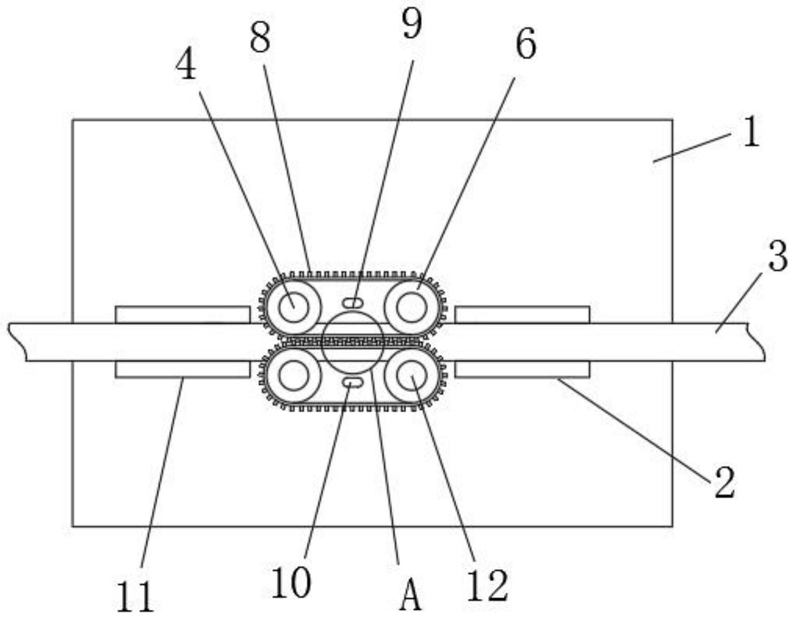

1.一种履带式检测竹片缺边的装置，该装置包含：基座(1)，其特征在于：该装置还包含：

导座(2)和导向条(11)，其均设置在所述的基座(1)上，用于支撑和引导待检测竹片(3)；

两个传动部件，其相对设置，且一端固定连接在所述的基座(1)上，所述的待检测竹片(3)夹置在该两个传动部件之间；以及报警部件(9)，其与所述的两个传动部件及电源(10)之间电连接，形成报警电路；

所述的待检测竹片(3)的两侧边与所述的两个传动部件通过摩擦传动；

在使用状态时，当所述的待检测竹片(3)的边上存在缺口时，所述的两个传动部件的转动速度不一致，两个传动部件接触，所述的报警部件(9)形成报警电路回路；当所述的待检测竹片(3)的边上无缺口时，所述的两个传动部件的转动速度一致，两个传动部件不接触，无电路回路形成。

2.根据权利要求1所述的履带式检测竹片缺边的装置，其特征在于：所述传动部件均包含：

转轴(4)，其一端转动连接在所述的基座(1)上，且其侧壁与所述的待检测竹片(3)的侧边摩擦接触；

固定轴(12)，其一端固定在所述的基座(1)上，与所述转轴(4)并排设置，且相距一距离；

第一传动带轮，其固定连接在所述的转轴(4)的另一端；

第二传动带轮(6)，其转动连接在所述的固定轴(12)的另一端；以及传动带(7)，其套置在所述的第一传动带轮和第二传动带轮(6)上，且其上设有导电件；

所述的导电件之间等电位连接，且间距相等；

在使用状态时，所述的转轴(4)在所述的待检测竹片(3)的摩擦下转动，带动所述的第一传动带轮转动，并通过所述的传动带(7)以带动所述的第二传动带轮(6)转动；在所述的待检测竹片(3)的边上存在缺口时，所述的两个传动带(7)运动不一致，使得两个传动带(7)上的导电件接触，与所述的报警部件(9)形成报警电路回路。

3.根据权利要求2所述的履带式检测竹片缺边的装置，其特征在于：所述的转轴(4)的侧壁上沿轴向设置有若干摩擦条(5)。

4.根据权利要求2或3所述的履带式检测竹片缺边的装置，其特征在于：所述的固定轴(12)的半径小于所述的转轴(4)的半径。

5.根据权利要求2所述的履带式检测竹片缺边的装置，其特征在于：所述的导电件为等间距设置的金属条(8)，且该金属条(8)之间电连接；

在所述两个传动部件中，两者传动带(7)上的金属条(8)相互穿插且金属条(8)的侧壁之间保持一距离；

在使用状态时，在所述的待检测竹片(3)的边上存在缺口时，所述的两个传动带(7)运动不一致，使得两者的金属条(8)的侧壁接触，所述的报警电路接通。

6.根据权利要求1或2或5所述的履带式检测竹片缺边的装置，其特征在于：所述的报警部件(9)包含：指示灯。

7.根据权利要求1所述的履带式检测竹片缺边的装置，其特征在于：所述的导座(2)和导向条(11)均具有用于活动设置所述的待检测竹片(3)的导向槽。

8.一种履带式检测竹片缺边的方法，其特征在于：

该方法包含：

在检测时，所述的待检测竹片(3)从导向条(11)插入，通过摩擦带动所述的两个传动部件转动，当所述的待检测竹片(3)的边上存在缺口时，两个传动部件与待检测竹片(3)侧边的摩擦力出现变化，则待检测竹片(3)对两个传动部件的驱动力出现变化，当驱动力不足以使两个传动部件同步转动的情况下，两个传动部件出现差速运动，使得两个传动部件的导电件接触，与所述的报警部件(9)、电源形成报警电路回路；当所述的待检测竹片(3)的边上无缺口时，所述的两个传动部件的转动速度一致，两个传动部件的导电件不接触，报警部件(9)与电源不构成报警电路回路。

9.根据权利要求8所述的履带式检测竹片缺边的方法，其特征在于：在所述的传动部件中，所述的待检测竹片(3)从导向条(11)插入时，待检测竹片(3)先与传动部件中的转轴(4)的侧壁接触，通过侧壁的摩擦带动所述的转轴(4)转动，使得转轴(4)上固定的第一传动带轮转动，并通过套置在该第一传动带轮上的传动带(7)带动所述的第二传动带轮(6)转动；

所述的传动部件中的固定轴(12)的半径小于所述的转轴(4)的半径，在所述的待检测竹片(3)插入时，不与该固定轴(12)接触。

10.根据权利要求8或9所述的履带式检测竹片缺边的方法，其特征在于：所述的导电件为等间距设置的金属条(8)，且该金属条(8)之间电连接，在所述两个传动部件中，两者传动带(7)上的金属条(8)相互穿插且金属条(8)的侧壁之间保持一距离，根据所述的待检测竹片(3)缺口的规定极限值确定该距离；

当所述的待检测竹片(3)的缺口超过规定的范围时，两者传动带(7)上的金属条(8)的侧壁接触，所述的报警电路接通；

当所述的待检测竹片(3)的缺口不超过规定的范围时，两者传动带(7)上的金属条(8)的侧壁不接触，所述的报警电路未接通。
