专利号: 2018104857159
申请人: 赵媛媛
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

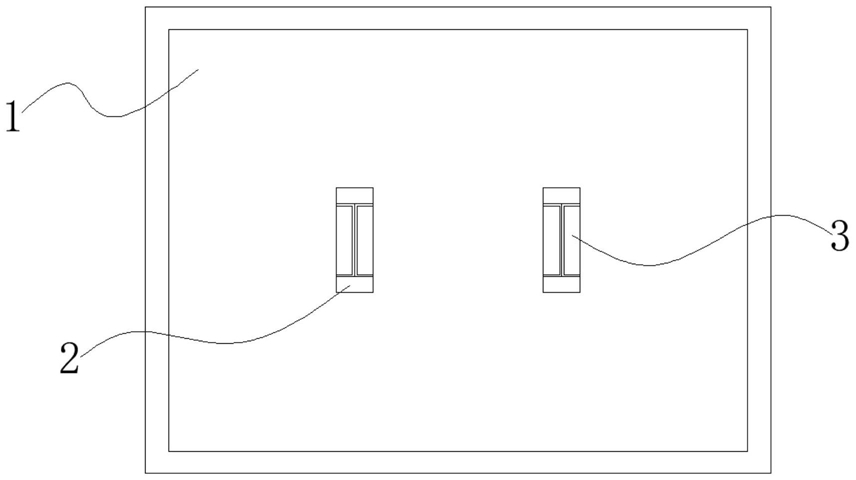

1.一种防触电的插座,包括外壳(1),所述外壳(1)内设有安装腔(6),其特征在于,所述外壳(1)上开设有连通安装腔(6)的插口(2),所述安装腔(6)内对称设有两个滑槽(12),两个所述滑槽(12)之间设有安装杆(13),所述滑槽(12)内滑动连接有滑块(21),所述滑块(21)的上方固定连接有滑环(19),所述安装杆(13)的两端与滑环(19)转动连接,所述安装杆(13)上对称固定连接有两个线圈(14),所述安装腔(6)内对称固定安装有两个第一磁石(7),所述安装腔(6)内对称固定安装有两个第二磁石(17),两个所述第一磁石(7)分别与两个第二磁石(17)相互配合,所述安装杆(13)的中心位置固定连接有齿轮(18),所述安装腔(6)内对称设有两个限位管(8),两个所述限位管(8)通过两个安装柱(9)固定安装在安装腔(6)内,两个所述限位管(8)内均开设有滑口,所述滑口内滑动连接有滑条(16),两个所述滑条(16)相对的一侧均固定连接有齿条(11),两个所述齿条(11)均与齿轮(18)啮合连接,所述滑条(16)上开设有安装口(10),所述安装口(10)内固定连接有金属条(15),所述安装腔(6)底部固定安装有第一绝缘壳(22),所述第一绝缘壳(22)的两侧均固定连接有第二绝缘壳(24),所述第一绝缘壳(22)内固定安装有第一电磁铁(25),两个所述第二绝缘壳(24)相对的一侧均设有安装槽,两个所述安装槽内均滑动连接有第二电磁铁(26),两个所述第二电磁铁(26)相对的一侧分别与第一电磁铁(25)的两侧相抵。

2.根据权利要求1所述的一种防触电的插座,其特征在于,所述安装腔(6)上方的内壁上对称设有多个铰链(5),两个所述限位管(8)均安装于靠近铰链(5)的位置,所述铰链(5)上固定连接有夹板(3),多个所述夹板(3)通过夹紧弹簧(4)与安装腔(6)内壁固定连接,两个所述夹板(3)远离铰链(5)的一侧相互接触,且接触位置位于插口(2)的正中心。

3.根据权利要求1所述的一种防触电的插座,其特征在于,两个所述滑槽(12)的底部均固定安装有第一复位弹簧(20),两个所述第一复位弹簧(20)的另一端分别与两个滑块(21)的下方固定连接。

4.根据权利要求1所述的一种防触电的插座,其特征在于,两个所述安装槽底部均固定安装有第二复位弹簧(23),两个所述第二复位弹簧(23)的另一端分别与两个第二电磁铁(26)固定连接。

5.根据权利要求1所述的一种防触电的插座,其特征在于,所述滑口内壁上对称固定安装有第三复位弹簧(27),两个所述第三复位弹簧(27)的另一端分别与两个滑条(16)固定连接。

6.根据权利要求1所述的一种防触电的插座,其特征在于,两个所述第二电磁铁(26)与第一电磁铁(25)的相抵位置分别位于两个插口(2)的正中心。

7.根据权利要求6所述的一种防触电的插座,其特征在于,所述金属条(15)远离滑条(16)的一端呈倒圆锥型,且两个所述金属条(15)远离滑条(16)的一端对应第一电磁铁(25)与第二电磁铁(26)的相抵位置。

8.根据权利要求1所述的一种防触电的插座,其特征在于,所述外壳(1)上对称开设有两个与安装腔(6)连通的放置口,两个所述放置口内均固定安装有报警器。
