专利号: 2018104862439
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

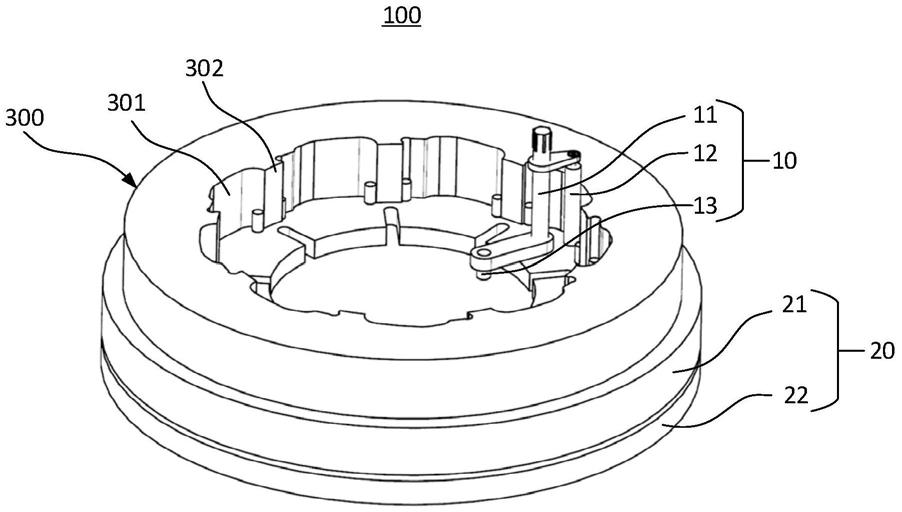

1.一种滚压加工装置,用于加工离合器外圈的待加工型面,其特征在于,所述滚压加工装置包括装夹机构和滚压机构;

所述装夹机构包括支撑底座和用于装夹所述离合器外圈的转动底座,所述转动底座可转动地设置于所述支撑底座;

所述滚压机构包括主动件和分别位于所述主动件两侧的滚压柱体和传动件,所述滚压柱体与所述主动件可转动连接,所述传动件与所述主动件连接;

所述主动件转动时,所述滚压加工装置具有所述传动件与所述转动底座配合并带动所述转动底座转动且所述滚压柱体与所述待加工型面分离的第一状态,和所述传动件与所述转动底座分离且所述滚压柱体与所述待加工型面贴合的第二状态。

2.根据权利要求1所述的滚压加工装置,其特征在于,所述转动底座开设有内孔,所述内孔周向间隔开设有多个配合槽,所述配合槽的数量与所述待加工型面的数量一致,所述传动件与所述配合槽配合;

所述第一状态时,所述传动件从所述内孔进入所述配合槽并推动所述转动底座转动,所述第二状态时,所述传动件和所述配合槽分离。

3.根据权利要求1所述的滚压加工装置,其特征在于,所述主动件包括驱动主轴和第一连接臂,所述第一连接臂的一端与所述驱动主轴固定连接,所述第一连接臂的另一端与所述滚压柱体可转动连接且使所述滚压柱体能够绕自身轴线转动。

4.根据权利要求3所述的滚压加工装置,其特征在于,所述主动件还包括与所述驱动主轴固定连接的第二连接臂,所述传动件与所述第二连接臂的远离与所述驱动主轴的一端固定连接,所述第一连接臂和所述第二连接臂分别位于所述驱动主轴的两侧。

5.根据权利要求2所述的滚压加工装置,其特征在于,所述配合槽均位于每两个待加工型面之间。

6.根据权利要求3所述的滚压加工装置,其特征在于,所述驱动主轴的轴线与单个所述待加工型面的轴线重合。

7.根据权利要求1所述的滚压加工装置,其特征在于,所述装夹机构还包括多个滚珠,所述转动底座靠近所述支撑底座的配合面开设有第一轨道,所述支撑底座靠近所述转动底座的配合面开设有第二轨道,所述第一轨道与所述第二轨道相对应且围合成嵌设腔,所述滚珠依次嵌设于所述嵌设腔。

8.根据权利要求1所述的滚压加工装置,其特征在于,所述转动底座远离所述支撑底座的一侧设置有限位件,所述限位件能够与所述离合器外圈的非待加工型面配合且装夹固定所述离合器外圈。

9.根据权利要求2所述的滚压加工装置,其特征在于,所述配合槽的延伸方向与所述传动件转动路径形成的轨迹圆相切。

10.一种滚压加工机床,其特征在于,包括动力装置和权利要求1~9任意一项所述的滚压加工装置,所述动力装置包括驱动轴,所述驱动轴与所述主动件固定连接。
