专利号: 2018104863802
申请人: 张素平
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

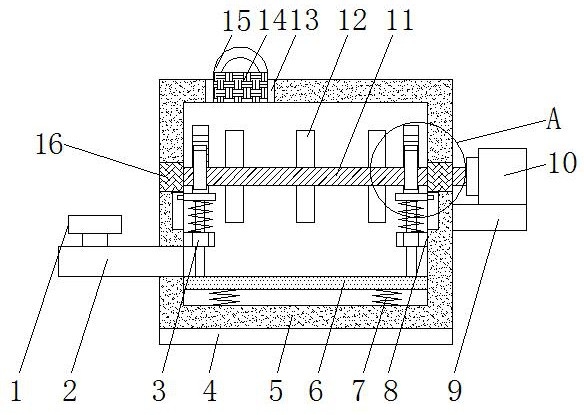

1.一种纺织用颜料搅拌机,包括容置箱体(5),其特征在于:所述容置箱体(5)的上表面开设有进料口(13),所述容置箱体(5)的左侧面固定连通有出料管(2),所述出料管(2)的上表面固定连接有阀门(1),所述容置箱体(5)的右侧面固的连接有支撑板(9),所述容置箱体(5)的右侧面固定镶嵌有第一轴承(17),且第一轴承(17)位于支撑板(9)的上方,所述支撑板(9)的上表面固定连接有电机(10),所述电机(10)的输出端固定连接有转动轴(11),所述转动轴(11)的左端贯穿第一轴承(17)并延伸至容置箱体(5)的内部,所述转动轴(11)的外表面固定连接有两个相对称的转动轮(23),所述转动轮(23)的外表面固定连接有齿牙(24),所述转动轴(11)的外表面固定连接有搅拌杆(12),且搅拌杆(12)位于两个转动轮(23)之间,所述容置箱体(5)的内部放置有与容置箱体(5)相适配的底板(6),所述容置箱体(5)的内侧壁上固定连接有两个相对称的定位板(8),每个所述定位板(8)的上表面均固定镶嵌有滑管(3),所述底板(6)的上表面固定连接有两个相对称的滑竿(20),两个所述滑竿(20)的顶端分别贯穿两个滑管(3)并延伸至定位板(8)的上方,且滑竿(20)与滑管(3)相套接,每个所述滑竿(20)上表面均固定连接有挤压板(22),每个所述挤压板(22)的底面均固定连接有第二弹簧(21),两个所述第二弹簧(21)的底端分别与两个定位板(8)的上表面固定连接,每个所述挤压板(22)的上表面均固定连接有齿轮板(25),且齿轮板(25)与齿牙(24)相啮合。

2.根据权利要求1所述的一种纺织用颜料搅拌机,其特征在于:所述进料口(13)的内部放置有密封塞(14),所述密封塞(14)的上表面固定连接有手柄(15)。

3.根据权利要求1所述的一种纺织用颜料搅拌机,其特征在于:所述容置箱体(5)的左侧面固定镶嵌有第二轴承(16),且转动轴(11)左端的外表面与第二轴承(16)的内圈固定连接。

4.根据权利要求1所述的一种纺织用颜料搅拌机,其特征在于:所述容置箱体(5)的底面固定连接有防滑垫(4),且防滑垫(4)的水平长度值等于容置箱体(5)的水平长度值。

5.根据权利要求1所述的一种纺织用颜料搅拌机,其特征在于:所述底板(6)的底面固定连接有两个相对称的第一弹簧(7),每个所述第一弹簧(7)的顶端均与底板(6)的底面固定连接。

6.根据权利要求1所述的一种纺织用颜料搅拌机,其特征在于:所述容置箱体(5)的内侧壁开设有两个相对称的滑槽(18),两个所述挤压板(22)相互远离的一侧面均固定连接有与滑槽(18)相适配的滑块(19),且滑块(19)卡接在滑槽(18)的内部。
