专利号: 2018104870986
申请人: 泉州市淦兴科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

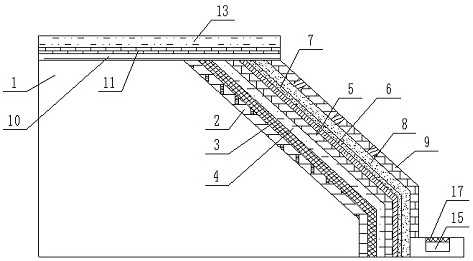

1.一种水利工程用的土坡挡土墙,包括土坡(1)、碎石层(2)、拦网(3)、第一水泥层(4)、第一砖层(5)、树脂胶层(6)、渗透层(7)、土层(8)以及第二砖层(9),其特征在于,所述碎石层(2)铺设于土坡(1)上,所述拦网(3)铺设于碎石层(2)上,所述第一水泥层(4)铺设于拦网(3)上,所述第一砖层(5)铺设于第一水泥层(4)上,所述树脂胶层(6)铺设于第一砖层(5)上,所述渗透层(7)铺设于树脂胶层(6)上,所述土层(8)铺设于树脂胶层(6)上,所述第二砖层(9)铺设于土层(8)上;

其还包括:第二水泥层(10)、第三砖层(11)、流水槽(12)、第三水泥层(13)以及排水沟(15);

所述第二水泥层(10)铺设于土坡(1)上壁面,所述第三砖层(11)铺设于第二水泥层(10)上,所述流水槽位于第二砖层(9)上,且与第三砖层(11)搭接,所述第三水泥层(13)铺设于第二砖层(9)上,所述排水沟(15)位于第二砖层(9)下方,所述第二砖层(9)上开设有流水口。

2.根据权利要求1所述的一种水利工程用的土坡挡土墙,其特征在于,所述拦网(3)上固定有若干个圆环(16),所述圆环(16)上安装有定位钉(14),所述定位钉(14)与穿过碎石层(2)与土坡(1)相连接;该定位钉(14)便于拦网(3)固定在土坡(1)。

3.根据权利要求1所述的一种水利工程用的土坡挡土墙,其特征在于,所述流水槽(12)内铺设有第四水泥层(18);该第四水泥层(18)防止水在流水槽内发生渗透进入土层(8)。

4.根据权利要求1所述的一种水利工程用的土坡挡土墙,其特征在于,所述排水沟(15)上固定有过滤网(17);该过滤网(17)遮挡树枝草叶,防止排水沟(15)堵塞。

5.根据权利要求1所述的一种水利工程用的土坡挡土墙,其特征在于,所述第二砖层(9)之间缝隙铺设有第五水泥层;防止雨水进入土坡(1)。

6.根据权利要求1所述的一种水利工程用的土坡挡土墙,其特征在于,所述排水沟(15)内铺设有第六水泥层;防止排水沟(15)内的水渗入土坡(1)底部。
