专利号: 2018104891785
申请人: 遵义市剑龙塑料泡沫制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

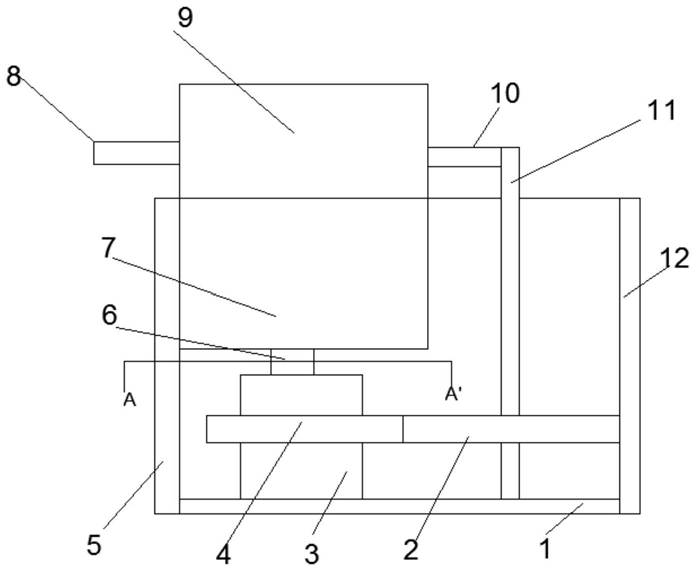

1.一种用于EPS泡沫的模具,其特征在于:包括上模具和下模具,所述上模具和下模具之间形成成型腔,所述下模具连接有箱体,所述箱体由左侧板、右侧板、前侧板、后侧板和底板合围而成,所述下模具固定设置在前侧板和后侧板之间,所述下模具的右侧和右侧板之间留有第一间隙,所述下模具的顶部和箱体的顶部处于同一水平面,所述下模具的底部和底板之间留有第二间隙,所述上模具位于下模具的上方;所述上模具的右侧连接横向的连接杆,所述连接杆远离上模具的一端连接有竖直的驱动杆,所述驱动杆的底部和底板的内壁转动连接,所述驱动杆套接有第一齿轮;所述箱体内且位于下模具的下方设有挤压机构,所述挤压机构包括滚球、第一套筒和设于第一套筒内的第二套筒,所述第一套筒的底部和底板的内壁转动连接,所述第一套筒和第二套筒共轴,所述第二套筒的底部和底板的内壁固定连接,所述第二套筒的内壁环设有多个通槽,所述第一套筒的内壁环设有与通槽处于同一水平面的抵持块,所述抵持块远离第一套筒的一侧和第二套筒的外壁之间的距离逐渐增大,所述滚球滑动连接在通槽内,所述滚球的一侧和抵持块抵持,所述抵持块用于推动滚球在通槽内滑动,所述第一套筒套接有第二齿轮,所述第一齿轮和第二齿轮啮合;所述第二套筒内设有气囊,所述滚球的另一侧和气囊抵持,所述气囊的底部和底板的内壁固定连接,所述气囊的顶部连通有柔性的凸起部,所述凸起部的顶部设有顶针,所述下模具的底部设有通孔,所述顶针的顶部位于通孔内。

2.根据权利要求1所述的用于EPS泡沫的模具,其特征在于:所述第二套筒的顶部固定设有同轴的第三套筒,所述第三套筒套接在凸起部的外表面。

3.根据权利要求2所述的用于EPS泡沫的模具,其特征在于:所述第三套筒的顶部和下模具的底部抵持。

4.根据权利要求3所述的用于EPS泡沫的模具,其特征在于:所述上模具连接有手柄。

5.根据权利要求4所述的用于EPS泡沫的模具,其特征在于:所述手柄上设有防滑纹。
