专利号: 2018104902807
申请人: 泗县田原秸秆回收再利用有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

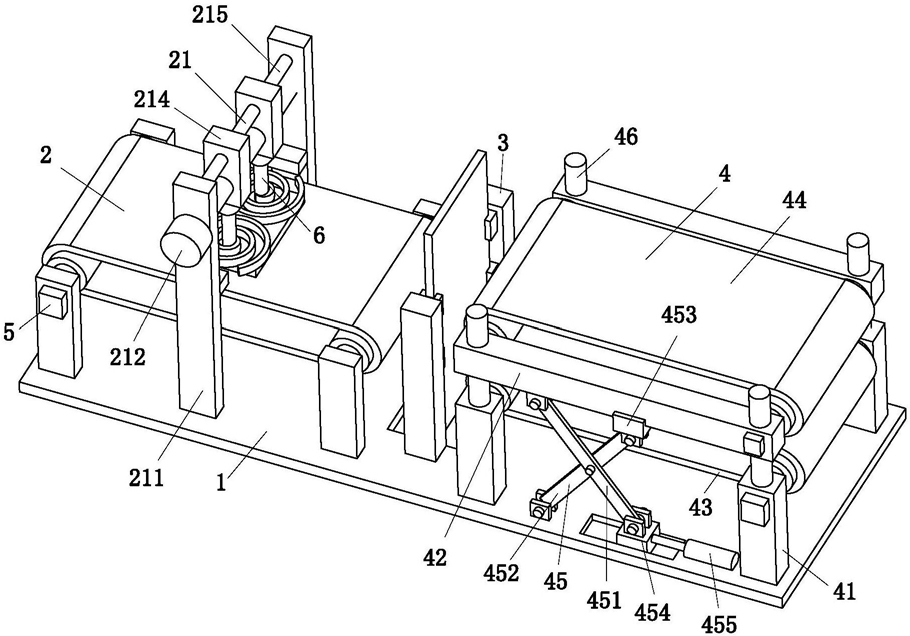

1.一种锂电池极板包隔机,其特征在于:包括底座(1)、送料传送带(2)、送膜装置(3)和包膜装置(4),所述底座(1)中部设有送膜装置(3),所述送膜装置(3)一侧设有安装在底座(1)上的送料传送带(2),所述送料传送带(2)通过驱动电机(5)控制转动,所述送膜装置(3)另一侧设有安装在底座(1)上的包膜装置(4),所述送料传送带(2)表面设有梯形齿形,其中,所述包膜装置(4)包括支撑架(41)、横梁(42)、第一输送带(43)、第二输送带(44)和升降机构(45),所述第一输送带(43)通过支撑架(41)安装在底座(1)上,所述第二输送带(44)安装在两个横梁(42)之间;所述横梁(42)滑动安装在支撑架(41)上端设置的导向柱(46)上,所述第一输送带(43)和第二输送带(44)设为异向转动;所述横梁(42)和底座(1)之间设有升降机构(45),所述升降机构(45)用于调节第一输送带(43)和第二输送带(44)之间间距;

所述升降机构(45)包括第一支撑板(451)、第二支撑板(452)、上滑块(453)和下滑块(454);所述第一支撑板(451)一端铰接在横梁(42)底部,所述第一支撑板(451)另一端铰接在下滑块(454)上,所述下滑块(454)滑动安装在底座(1)上,所述下滑块(454)通过油缸(455)推动;所述第二支撑板(452)一端铰接在上滑块(453)上,所述上滑块(453)滑动安装在横梁(42)底部;所述第二支撑板(452)另一端铰接在底座(1)上,所述第一支撑板(451)和第二支撑板(452)呈交叉设置,所述第一支撑板(451)和第二支撑板(452)的中部转动连接;

所述送料传送带(2)中部设有清扫机构(21),所述清扫机构(21)包括清扫支架(211)、清扫电机(212)、双向丝杆(213)、移动块(214)和导向杆(215),所述清扫支架(211)固定在底座(1)上,所述清扫支架(211)上端转动安装着双向丝杆(213),所述双向丝杆(213)通过清扫电机(212)控制转动,所述双向丝杆(213)外圈旋接着两个移动块(214),所述双向丝杆(213)转动用于驱动两个移动块(214)相近或相离;所述两个移动块(214)上部通过导向杆(215)相连,所述导向杆(215)两端分别固定在清扫支架(211)的两根立柱上,所述移动块(214)底部设有刷板,所述刷板用于刷除锂电池极板表面灰尘。

2.根据权利要求1所述的一种锂电池极板包隔机,其特征在于:所述移动块(214)底部设有清扫模块(6),所述清扫模块(6)包括控制电机(61)、支杆(62)和清扫刷(63);所述控制电机(61)固定安装在移动块(214)底部;所述支杆(62)通过弹簧安装在控制电机(61)转轴上,所述支杆(62)下端固连着清扫刷(63);所述清扫刷(63)的刷毛设置成螺旋型。

3.根据权利要求1所述的一种锂电池极板包隔机,其特征在于:所述清扫支架(211)的两根立柱上均固连着一个弹性挡块(65);所述弹性挡块(65)配合支杆(62)用于使清扫刷(63)振动。

4.根据权利要求1所述的一种锂电池极板包隔机,其特征在于:所述双向丝杆(213)两端均设置一个气囊(66),所述气囊(66)套装在双向丝杆(213)上,所述双向丝杆(213)内对应气囊(66)设置两根输气管(67),所述输气管(67)用于将气囊(66)产生的气流输送到双向丝杆(213)中部设置的出气孔,所述移动块(214)的导向杆(215)中部固连着套环(68),所述套环(68)套接在双向丝杆(213)外圈,所述双向丝杆(213)与套环(68)转动连接,所述套环(68)底部转动安装着导流板(69),导流板(69)的转轴内设有扭簧,所述导流板(69)用于把双向丝杆(213)中部出气孔吹出来的气流导向锂电池极板上表面。
