专利号: 2018104923396
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

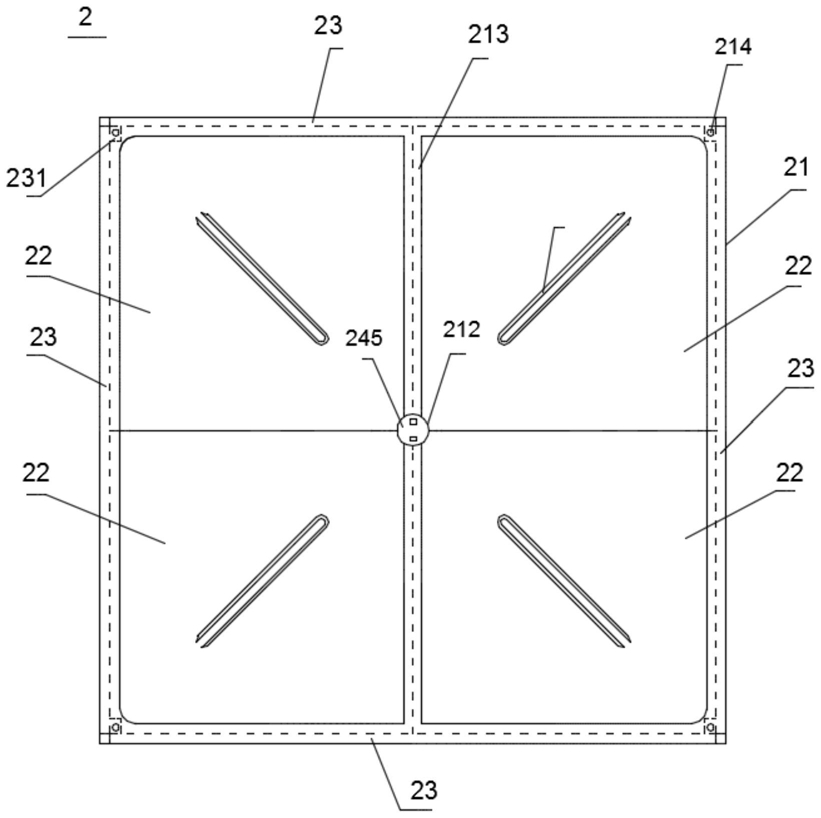

1.多功能物流包裹派发车,包括有一包裹管理车(2),其特征在于:所述包裹管理车(2)包括有一车架(21)、四个包裹摆放柜(22)、及四个用于驱动包裹摆放柜(22)沿着车架(21)

45°对角线方向往复直线移动的移动驱动装置(24);

所述车架(21)包括有一方形底座(211)、一竖向固定在底座(211)上表面中部的竖梁(212)、一水平固定在竖梁(212)上端的日字型顶架(213);所述顶架(213)的四个拐角处分别开设有一螺纹孔,各螺纹孔内分别螺纹连接有一个限位柱(214);

所述包裹摆放柜(22)包括有一底板(221)、一顶板(222)、四个竖向均匀固定在底板(221)与顶板(222)之间的竖柱(223)、及若干层水平固定在底板(221)与顶板(222)之间的放置板(224),底板(221)与顶板(222)之间的摆放空间被放置板(224)均匀分隔成若干层摆放室(225);所述包裹摆放柜(22)的顶板(222)上表面上固定有沿着车架(21)45°对角线方向分布且开口朝向车架(21)外部的U型限位轨(226);所述包裹摆放柜(22)的底板(221)下表面两侧分别固定有一沿着车架(21)45°对角线方向分布的滑动条(227),所述底座(211)上表面上固定有与各包裹摆放柜(22)的滑动条(227)相对应的滑动轨道(215);

当将包裹摆放柜(22)向车架(21)外部移动时,利用移动驱动装置(24)驱使包裹摆放柜(22)沿着车架(21)45°对角线方向向外移动,滑动条(227)滑动配合在滑动轨道(215)上,同时,顶架(213)上的限位柱(214)进入对应包裹摆放柜(22)顶板(222)上的限位轨(226)内,然后向下旋转限位柱(214)顶紧限位轨(226)实现包裹摆放柜(22)的位置固定。

2.根据权利要求1所述的多功能物流包裹派发车,其特征在于:所述移动驱动装置(24)包括有固定在包裹摆放柜(22)底板(221)下表面上、沿着车架(21)45°对角线方向分布的滑动座(241),还包括有固定在底座(211)上表面上、与各滑动座(241)相对应的滑移轨(242),该滑移轨(242)内设置有一沿着车架(21)45°对角线方向分布的第一丝杆(243),所述滑动座(241)螺纹连接在第一丝杆(243)上,所述底座(211)上表面中部固定有一电机盒(244),该电机盒(244)内固定有分别与各第一丝杆(243)固定连接并用于驱动第一丝杆(243)正反转的移动驱动电机,所述竖梁(212)底端固定在电机盒(244)上且顶面固定有第一PLC控制器(245),所述移动驱动电机电连接于第一PLC控制器(245)并第一PLC控制器(245)的操控下实现驱使丝杠正反转,进而驱动滑动座(241)、包裹摆放柜(22)沿着滑移轨(242)往复直线运动。

3.根据权利要求1所述的多功能物流包裹派发车,其特征在于:还包括有四个包裹摆放板(23),所述包裹摆放板(23)为平板状结构;当四个包裹摆放柜(22)在各自的移动驱动装置(24)驱动作用下复位回缩至底座(211)上后,相邻两包裹摆放柜(22)的相邻侧面对接在一起,相邻两包裹摆放柜(22)位于车架(21)同一侧的两个侧面被用一个竖直分布的包裹摆放板(23)覆盖住。

4.根据权利要求3所述的多功能物流包裹派发车,其特征在于:所述包裹摆放板(23)顶端的两个拐角处分别固定有一个带有与限位柱(214)相对应的螺纹孔的安装座(231),各包裹摆放柜(22)的底部分别嵌入有一卡槽(228),所述包裹摆放板(23)底端两侧延伸出一与卡槽(228)相对应的卡钩(232);所述包裹摆放板(23)竖向放置且卡钩(232)卡入卡槽(228)内、两侧安装座(231)置于车架(21)对应侧面的相邻两包裹摆放柜(22)顶部、安装座(231)的螺纹孔对应置于限位柱(214)下方,向下旋转限位柱(214)与螺纹孔配合实现固定住包裹摆放板(23)的位置。

5.根据权利要求4所述的多功能物流包裹派发车,其特征在于:当四个所述包裹摆放柜(22)在各自的移动驱动装置(24)驱动作用下向车架(21)外部移动好位置后,将四个包裹摆放板(23)分别水平分布地放置在顶架(213)上并覆盖在对应的包裹摆放柜(22)上方,而且,四个包裹摆放板(23)的相邻四个安装座(231)均为圆心角为直角的弧形结构,该四个安装座(231)均贴合在竖梁(212)外侧壁上,用一个固定套筒(233)螺纹连接地套在四个安装座(231)的外侧壁上以实现将四个安装座(231)锁位在固定套筒(233)与竖梁(212)之间。

6.根据权利要求5所述的多功能物流包裹派发车,其特征在于:四个所述包裹摆放板(23)水平分布时对应各限位柱(214)的位置处均开设有一个限位孔(234),当各包裹摆放板(23)水平放置在顶架(213)上时,各限位柱(214)卡入对应的限位孔(234)内。

7.根据权利要求1所述的多功能物流包裹派发车,其特征在于:还包括有一运输三轮车(1)。
