专利号: 2018104936216
申请人: 九江爱德信智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电场驱动熔融喷射沉积3D打印方法,其特征在于,该方法包括以下步骤:

S1,将三维模型输入电脑中;

S2,将S1中的电脑与熔融喷射沉积3D打印机数据连接,电脑将三维模型形成数控编程,并将数控编程输送至熔融喷射沉积3D打印机中;

S3,S2中的熔融喷射沉积3D打印机进行三维打印;

S4,将S3中打印好的三维模型从熔融喷射沉积3D打印机中取出;

S5,将S4中形成的三维模型放入清洗液中进行清洗;

S6,将S5中清洗后的三维模型放入去毛刺清洗槽中,去毛刺清洗槽中盛放可以融化打印材料的液体;

S7,将S6中去毛刺后的三维模型利用清水进行清洗;

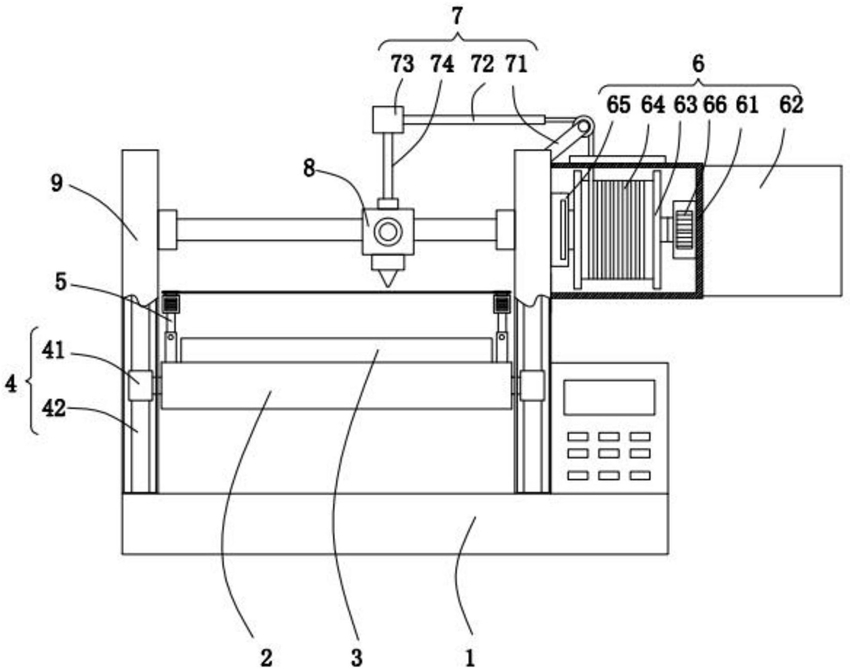

上述方法中采用的熔融喷射沉积3D打印机包括底座(1)、侧板(9)、加工头(8)、支撑板(2)、操作台(3)、移动机构(4)、切割机构(5)、原料供给机构(6)以及输送机构(7);所述底座(1)的表面对称设有所述侧板(9);所述侧板(9)之间安装有所述支撑板(2);所述支撑板(2)的两侧均连接有所述移动机构(4),所述移动机构(4)用以带动所述支撑板(2)上下运动;所述支撑板(2)的表面安装有所述操作台(3);所述支撑板(2)的表面两侧滑动连接有所述切割机构(5),所述切割机构(5)用以将成型件底座切除掉;所述侧板(9)的外侧壁设有所述原料供给机构(6),所述原料供给机构(6)提供生产原料;所述原料供给机构(6)的出口端连接有所述输送机构(7),所述输送机构(7)用以对原料进行输送和保护;所述输送机构(7)的端部连接有所述加工头(8),所述加工头(8)设于所述操作台(3)的顶部;

所述支撑板(2)的表面两侧对称开有两个滑槽(22),所述支撑板(2)的表面呈矩形分布有四个安装槽(21);

所述移动机构(4)包括气动导轨(41)和气动滑块(42),所述气动导轨(41)垂直设于所述侧板(9)的内部;所述气动导轨(41)滑动连接所述气动滑块(42),所述气动滑块(42)分别设于所述支撑板(2)的两侧壁;

所述原料供给机构(6)包括箱体(61)、盖板(62)、储存轮(63)、原料线(64)、固定机构(65)以及第二转动电机(66),所述箱体(61)设于所述侧板(9)的外壁,所述箱体(61)的外壁铰接有所述盖板(62),所述箱体(61)的内部安装有所述储存轮(63),所述储存轮(63)的两侧分别设有第一接头(631)和第二接头(632),所述第一接头(631)与所述第二转动电机(66)之间相互扣合连接,所述第二接头(632)与所述固定机构(65)相互扣合连接,所述储存轮(63)的外壁缠绕有所述原料线(64),所述固定机构(65)包括第一盒体(651)、压板(652)、推板(653)以及弹簧(654),所述第二接头(632)伸入于所述第一盒体(651)的内部,所述第二接头(632)的端部与所述压板(652)相互接触,所述压板(652)的内壁连接有所述弹簧(654),所述压板(652)的侧壁垂直设有所述推板(653),所述推板(653)贯穿于所述第一盒体(651)的外表面,所述推板(653)与所述第一盒体(651)滑动连接。

2.根据权利要求1所述的一种电场驱动熔融喷射沉积3D打印方法,其特征在于:所述操作台(3)的内部开有蓄水槽(31),所述操作台(3)的底面设有四个安装柱(32);所述安装柱(32)与所述安装槽(21)相对配合设置。

3.根据权利要求1所述的一种电场驱动熔融喷射沉积3D打印方法,其特征在于:所述切割机构(5)包括支撑管(51)、限位旋钮(52)、支杆(53)、第一转动电机(54)、转轮(55)、切割齿条(56)以及滑块(57),所述滑块(57)与所述滑槽(22)相互配合连接,所述滑块(57)设于所述支撑管(51)的底端,所述支撑管(51)的内部套接有所述支杆(53),所述支撑管(51)、所述支杆(53)之间通过所述限位旋钮(52)固定连接,所述支杆(53)的顶端设有所述第一转动电机(54),所述第一转动电机(54)转动连接所述转轮(55),所述转轮(55)对称设于所述切割齿条(56)的两端内壁,所述切割齿条(56)呈中部矩形结构、两端半圆弧结构,所述切割齿条(56)的内壁与所述转轮(55)的外壁紧密贴合;所述切割齿条(56)的外壁均匀分布有锯齿结构。

4.根据权利要求1所述的一种电场驱动熔融喷射沉积3D打印方法,其特征在于:所述输送机构(7)包括第一输送轮(71)、第一保护管(72)、第二盒体(73)、第二输送轮(75)以及第二保护管(74),所述原料线(64)贯穿于所述第一输送轮(71)、所述第一保护管(72)、所述第二输送轮(75)以及所述第二保护管(74),所述第二保护管(74)与所述加工头(8)相互连通,所述第二保护管(74)的顶端连通所述第二盒体(73),所述第二盒体(73)的内部设有所述第二输送轮(75),所述第二盒体(73)的侧壁连通有所述第一保护管(72),所述第一保护管(72)、所述第二保护管(74)之间相互垂直设置。
