专利号: 2018104967604
申请人: 台州蓝鲸清洗机械股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

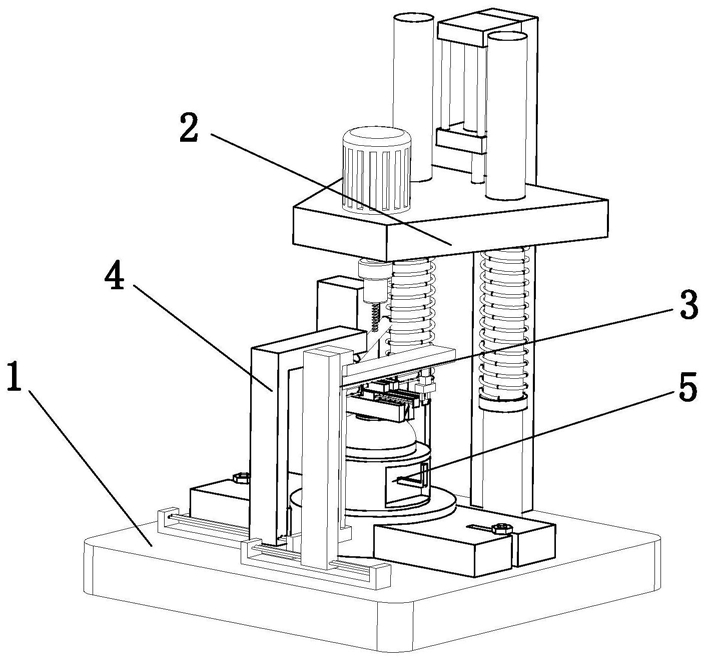

1.一种螺纹铁棒攻丝机,其特征在于:包括工作台(1)、攻丝机构(2)、上料机构(3)、下料机构(4)、固定机构(5)和螺纹铁棒,所述攻丝机构(2)固定连接于工作台(1)上的一侧位置,所述上料机构(3)和下料机构(4)固定连接于工作台(1)的另一侧位置,所述固定机构(5)设置于上料机构(3)与攻丝机构(2)中间位置,所述攻丝机构(2)设有攻丝气缸(2a)、支撑架(2b)、连接块(2c)、攻丝电机(2d)和钻头(2e),支撑架(2b)竖直设置在工作台(1)上,攻丝气缸(2a)固定安装在支撑架(2b)的顶部位置,连接块(2c)为梯形体结构,所述连接块(2c)水平设置在攻丝气缸(2a)的输出端上,连接块(2c)上远离攻丝气缸(2a)一侧还设有一个电机通孔,所述攻丝电机穿过电机通孔并且输出端延伸至连接块(2c)下方位置,钻头(2e)与攻丝电机(2d)的输出端固定连接;

所述攻丝机构(2)设有两个缓冲柱(2f),缓冲柱(2f)竖直设置在工作台(1)上并且贯穿连接块(2c)与连接块(2c)滑动连接,所述缓冲柱(2f)上各设有一个缓冲卡环(2g),缓冲柱(2f)上还各套设有一个缓冲弹簧(2h),缓冲弹簧(2h)一端固定连接于缓冲柱(2f),缓冲弹簧(2h)另一端设置在缓冲卡环(2g)上;所述钻头(2e)还设有扭力夹头(2e1),扭力夹头(2e1)固定连接在攻丝电机(2d)输出端,钻头(2e)可拆卸安装在扭力夹头(2e1)上;

所述上料机构(3)还设有一个第一上料电动丝杆滑台(3a)、第二上料电动丝杆滑台(3b)、第一上料工作架(3c)、第二上料工作架(3d)和气爪(3e),第一上料电动丝杆滑台(3a)设置在工作台(1)上,第一上料工作架(3c)竖直设置在第一上料电动丝杆滑台(3a)的滑台上,第二上料电动丝杆滑台(3b)竖直设置在第一上料工作架(3c)上靠近攻丝机构(2)一侧的位置,第二上料工作架(3d)水平设置在第二上料电动丝杆滑台(3b)上,气爪(3e)竖直安装在第二上料工作架末端位置;

所述下料机构(4)设有下料电动丝杆滑台(4a)、倒“L”型的下料工作架(4b)、下料气缸(4c)和电磁铁(4d),所述下料电动丝杆滑台设置在工作台(1)上,下料工作架(4b)的一端设置在下料电动丝杆滑台的滑台上,所述下料气缸(4c)竖直安装在下料工作架(4b)的另一端的位置,所述电磁铁(4d)与下料气缸(4c)的输出端固定连接;

所述工作台(1)上还竖直安装有一个固定架(1a),固定架(1a)上可拆卸安装有一个感应器(1b),固定架(1a)上还设有一个控制器(1c),感应器(1b)与控制器(1c)电性连接;

所述固定机构(5)设有底座(5a)、收集架(5b)、支撑框(5c)和固定板(5d),所述底座(5a)安装在工作台(1)上,收集架(5b)为圆柱形结构,收集架(5b)设置在底座(5a)上,支撑框(5c)为中空的框架架构,支撑框(5c)上端设有一个圆形开口,所述固定板(5d)固定设置在圆形开口上,所述固定板(5d)上设有一个贯穿固定板(5d)的螺纹圆孔;

所述底座(5a)上还对称设有安装架(5a1),安装架(5a1)顶端各设有一个固定气缸(5c1),固定气缸(5c1)输出端各安装有一个固定块(5d1),固定块(5d1)下侧各安装有一个固定电动丝杆滑台(5e),固定电动丝杆滑台(5e)上各固定安装有一个夹板(5f),所述夹板(5f)上设有与螺纹铁棒外部螺纹配合运动的螺纹线,所述支撑框(5c)内还对称设有两个夹持气缸(5g),夹持气缸(5g)输出端各安装有一个夹持板(5g1);

所述支撑框(5c)内位于螺纹圆孔下方还设有一个承接框,所述承接框设有第一承接框(5c1a)和第二承接框(5c1b),第一承接框(5c1a)为漏斗状结构,所述第一承接框(5c1a)还设有一个框口,所述第二承接框(5c1b)固定连接在第一承接框(5c1a)的框口位置,所述收集架(5b)内设有一个矩形安装槽(5b1),安装槽(5b1)上还设有一个延伸至收集架(5b)上方的安装孔,所述第二承接框穿过安装孔延伸至收集架(5b)内的安装槽(5b1)中,所述安装槽(5b1)内设有一个矩形收集箱(5b2),所述收集箱(5b2)远离收集架(5b)圆心的一侧还固定安装有一个“L”型把手(5b3)。

2.根据权利要求1所述的螺纹铁棒攻丝机,其特征在于:所述固定机构(5)、上料机构(3)和下料机构(4)为奥氏体不锈钢材料制成。
